Novastar MFN300

Carte multifonction pour écrans LED Novastar — ajoute sonde NS060, audio 3,5 mm, RS232, relais d'alimentation et surveillance température/humidité à n'importe quel contrôleur via la boucle Ethernet.

100 € TTC
Prix public conseillé — carte seule · Tarifs préférentiels revendeurs
🔒
Coffret extérieur étanche disponible
MFN300 en boîtier IP65 pour installation outdoor — 184 € TTC
En stock — livraison sous 48h
Acheter / Demander un devis →
📦Livraison 48h
🇫🇷SAV Toulouse
🔌Plug & play
Plage de mesure
2× Ethernet + RS232 + Audio
Longueur câble
Sonde NS060 · Relais · Temp/Hum
Alimentation
DC 5V via câble Ethernet
Boîtier
144×92×20 mm · 165 g · IP20

Présentation

La Novastar MFN300 est la carte multifonction de la gamme Novastar. Contrairement à la sonde NS060 qui se branche directement sur un port SENSOR intégré, la MFN300 s'insère dans la boucle Ethernet de l'écran LED et ajoute un hub de périphériques complet à n'importe quel contrôleur Novastar — y compris ceux qui n'ont pas de port SENSOR direct, comme les séries MX COEX, H, ou les contrôleurs VX ancienne génération.

La MFN300 se connecte via ses 2 ports Ethernet Gigabit dans la chaîne de câblage de l'écran LED — entre le contrôleur et les cartes de réception — et est alimentée directement par le câble Ethernet (DC 5V). Elle expose 4 ports périphériques numérotés 1 à 4 : port SENSOR (sonde NS060 ou température/humidité), port AUDIO (jack 3,5 mm stéréo), port RS232 (Sub-D 9 broches, contrôle centralisé), et relais de puissance (gestion de l'alimentation secteur de l'écran LED). Chaque port est configuré indépendamment depuis l'onglet "Carte multifonction" de NovaLCT.

Une version en coffret extérieur étanche est disponible à 184 € TTC pour les installations outdoor : la MFN300 est montée dans un boîtier IP65 permettant une installation directement sur la structure de l'écran LED extérieur, à l'abri des intempéries. Ce coffret est recommandé pour tous les écrans LED en façade de bâtiment, totem outdoor ou signalétique exposée aux éléments.

Cas d'utilisation de la MFN300 chez Pekason

🌟 Indispensable pour — série MX COEX
MX20 / MX30 / MX40 Pro Pas de SENSOR
MX2000 Pro / MX6000 Pro Pas de SENSOR
La MFN300 ajoute sonde, audio et relais via la boucle Ethernet.
🌟 Indispensable pour — série H
H2 / H5 / H9 Via carte
Les splicers H n'ont pas de port SENSOR natif — la MFN300 comble ce manque.
Fonctionne aussi avec
MCTRL300 · MCTRL600 · MCTRL660 Pro · MCTRL4K
VX400 Pro · VX600 Pro · VX1000 Pro · VX2000 Pro
TB30 · TB60 · TU20 Pro · TU40 Pro
En complément du port SENSOR natif, pour ajouter audio, RS232 ou relais.

La MFN300 est compatible avec tout contrôleur Novastar disposant d'un port Ethernet vers l'écran. Elle s'insère dans la boucle Ethernet entre le contrôleur et les cartes de réception des cabinets (sur les ports 1 à 4 uniquement).

Fiche technique

TypeCarte multifonction pour écran LED
Connexion réseau2× Ethernet Gigabit (entrée + sortie boucle) — ports 1 à 4 du contrôleur uniquement
Port sondeSENSOR — compatible NS060 (luminosité) ou sonde température/humidité
AudioJack 3,5 mm stéréo
RS232Sub-D 9 broches — contrôle centralisé périphériques
Relais alimentationContrôle d'alimentation secteur de l'écran LED — programmable via NovaLCT
AlimentationDC 5V via câble Ethernet
Dimensions144 × 92 × 20 mm
Poids165 g
Température utilisation–20°C à +40°C
Indice de protectionIP20 (carte seule) · IP65 disponible en coffret extérieur étanche — 184 € TTC
CompatibilitéTout contrôleur Novastar avec sortie Ethernet LED — ports 1 à 4 uniquement
ConfigurationNovaLCT — onglet "Carte multifonction" · connexion Ethernet par port
La MFN300 doit être connectée sur les ports Ethernet 1 à 4 du contrôleur. Au-delà du port 4, elle ne sera pas détectée par NovaLCT.

Questions fréquentes — Novastar MFN300

À quoi sert la carte MFN300 et en quoi diffère-t-elle de la sonde NS060 ? +
La NS060 est une sonde qui se branche directement sur le port SENSOR intégré d'un contrôleur (MCTRL300, TB30, TU20 Pro, VX Pro…). La MFN300 est une carte multifonction qui s'insère dans la boucle Ethernet de l'écran LED — elle n'a pas besoin de port SENSOR sur le contrôleur car elle communique via le réseau. Elle ajoute simultanément 4 fonctions : port SENSOR (pour brancher une NS060 ou sonde T°/humidité), sortie audio jack 3,5 mm, port RS232 (Sub-D 9 broches), et relais de gestion d'alimentation. Elle est indispensable pour les séries MX COEX et H qui n'ont pas de port SENSOR natif.
La MFN300 fonctionne-t-elle avec mon contrôleur ? +
La MFN300 est compatible avec tout appareil Novastar disposant d'un port LIGHT SENSOR ou SENSOR : MCTRL300, MCTRL600, MCTRL660 Pro, MCTRL4K, TB30, TB60, TU20 Pro, TU40 Pro — et plus généralement toutes les cartes d'envoi, cartes asynchrones et cartes multifonction Novastar équipées d'un tel port. La série MX COEX (MX20, MX30, MX40 Pro, MX2000 Pro, MX6000 Pro) ne dispose pas de port SENSOR direct. Si vous n'êtes pas sûr de la compatibilité avec votre matériel, contactez Pekason.
Comment connecter et configurer la MFN300 dans NovaLCT ? +
La MFN300 se branche dans la boucle Ethernet de l'écran LED : câble venant du contrôleur (ports 1 à 4 uniquement) → entrée MFN300 → sortie MFN300 → cartes de réception des cabinets. Important : la MFN300 ne sera pas détectée si elle est connectée sur les ports 5 et au-delà du contrôleur. Dans NovaLCT, allez dans "Carte multifonction" → cliquez "Ajouter" → sélectionnez "Connexion Ethernet" → entrez le port concerné et nommez-le. L'onglet "Gestion de l'alimentation" permet le contrôle des relais. L'onglet "Périphérique" permet d'assigner la sonde NS060 à l'un des 4 ports numérotés.
Quand faut-il choisir le coffret extérieur étanche (184 € TTC) plutôt que la carte seule (100 € TTC) ? +
La carte MFN300 seule (100 € TTC, IP20) est destinée aux installations en intérieur ou dans un coffret technique protégé. Pour toute installation outdoor — façade de bâtiment, totem extérieur, structure exposée aux intempéries — le coffret étanche IP65 (184 € TTC) est obligatoire. Il protège la carte de l'humidité, de la pluie et de la poussière. La sonde NS060 elle-même reste installée à l'extérieur (elle est waterproof), mais la MFN300 doit être abritée dans le coffret. Si votre contrôleur est déjà dans un coffrant IP65, la carte seule à 100 € suffit.

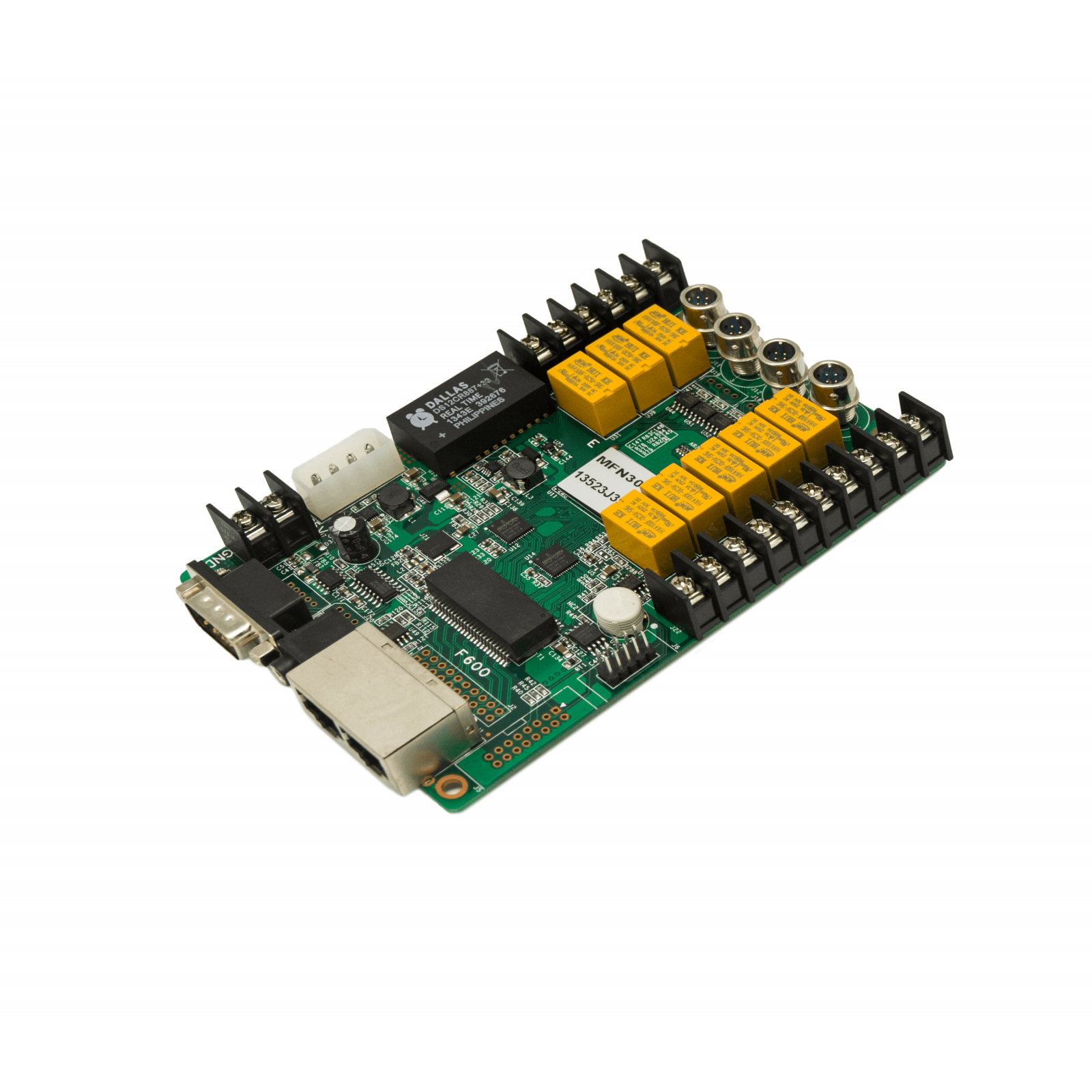

✕ Novastar MFN300 — vue détail

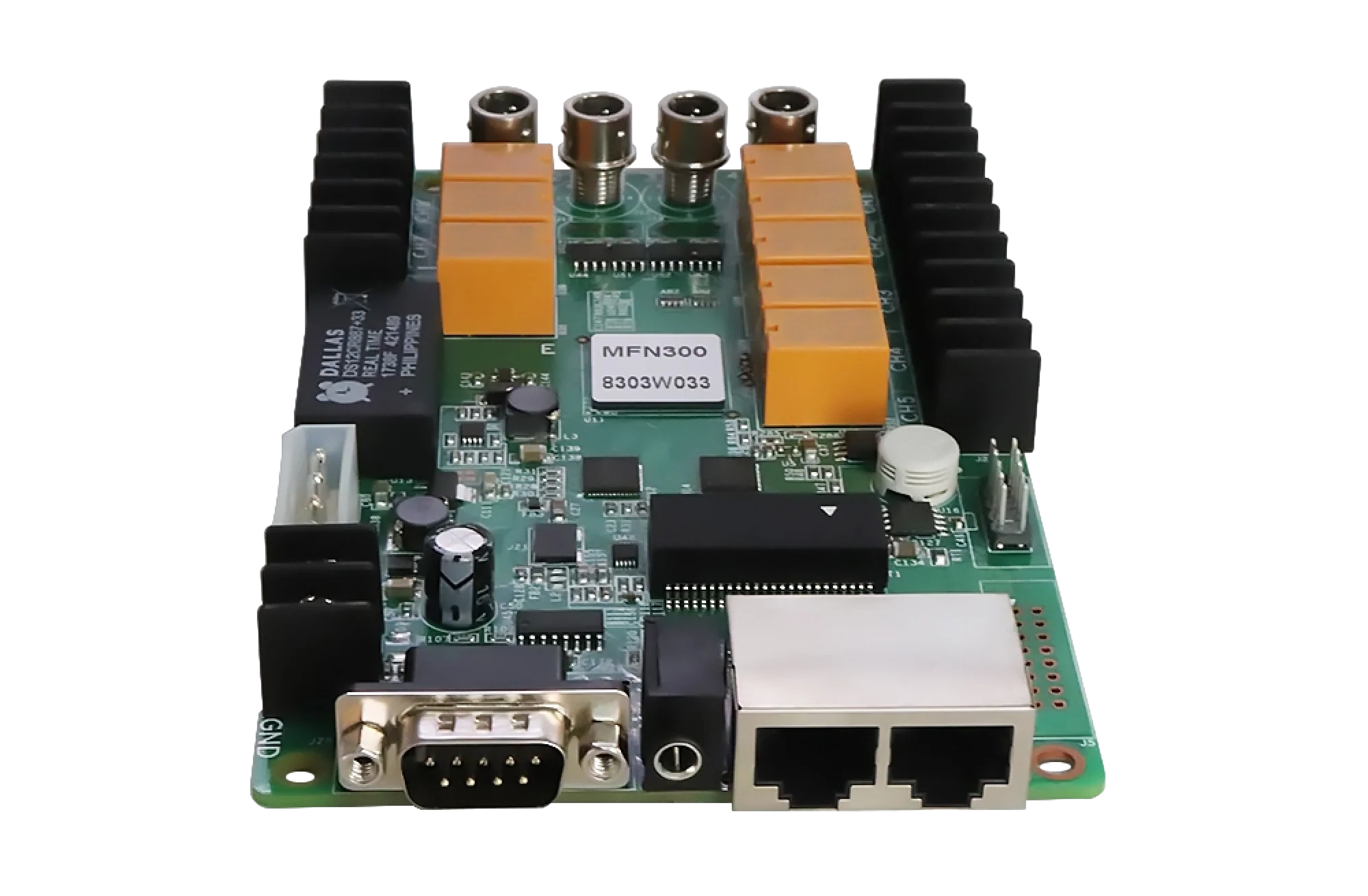

✕ Novastar MFN300 — carte multifonction
