Novastar MX20

Contrôleur LED tout-en-un série COEX — scaler vidéo haute performance avec 6 ports Ethernet, jusqu'à 3,9 millions de pixels, piloté par VMP.

1 419 € TTC
Prix public conseillé · Tarifs préférentiels pour revendeurs et intégrateurs
En stock — livraison sous 48h
Demander un devis / Acheter → Vérifier si ce modèle convient à mon écran
📦Livraison 48h
🇫🇷SAV Toulouse
🛠️Configuration incluse
Pixels gérés
3,9 M px max
Entrées vidéo
2× HDMI 1.3 · 1× 3G-SDI
Ports Ethernet
6 ports Gigabit
Logiciel pilotage
VMP · SNMP · Art-Net
Format
1U rack 19"

Présentation

Le Novastar MX20 est le contrôleur d'entrée de gamme de la série COEX, la nouvelle génération de systèmes de contrôle LED de NovaStar conçue pour l'événementiel haut de gamme et le broadcast. Contrairement aux séries VX Pro orientées polyvalence, la série COEX se distingue par son architecture vidéo avancée : 3 couches vidéo indépendantes avec gestion des priorités Z, calibration pleine échelle de gris compatible caméras CC60/C3200, et pilotage via VMP (Vision Management Platform), le logiciel professionnel dédié aux projets multi-écrans complexes.

Le MX20 intègre 2 entrées HDMI 1.3 et 1 entrée 3G-SDI (toutes avec loop-through), 6 ports Ethernet Gigabit pour une charge totale de 3,9 millions de pixels, et 2 ports optiques 10G pour les installations longue distance ou les configurations redondantes. Sa latence minimale descend à 0 trame (moins d'1 ms) en mode Send-Only, sans perte de capacité de charge — un atout décisif pour les applications live et le broadcast.

Lorsque vous confiez à Pekason un projet d'écran LED complet, la configuration du MX20 est incluse : nos techniciens paramètrent le contrôleur selon les caractéristiques de votre installation (résolution, cabinets, répartition des ports) avant expédition depuis Toulouse. Le MX20 supporte jusqu'à 128 présets mémorisables, la synchronisation Genlock (Bi-Level, Tri-Level, Blackburst), et le protocole Art-Net pour l'intégration dans les régies lumière et broadcast.

Fiche technique

Capacité & traitement
Pixels gérés (max.)3 900 000 pixels
Capacité par port Ethernet (8bit @60Hz)659 722 pixels
Capacité par port Ethernet (10bit @60Hz)329 861 px (494 792 px avec A10s Pro)
Largeur / hauteur max. par port4 096 pixels
Couches vidéo simultanées3 couches indépendantes (priorité Z)
Latence minimale0 trame / <1 ms (mode Send-Only)
Présets mémorisables128 présets personnalisables
Adaptation fréquence d'image23,98 Hz à 480 Hz (pas 0,01 Hz)
Calibration couleur14 canaux (RVB + 12 couleurs standard)
Calibration pleine échelle de grisCompatible CC3 + caméras CC60 / C3200
Entrées
HDMI 1.32 ports — 1920×1200@60Hz max. · HDCP 1.4 · loop-through
3G-SDI1 port — 1920×1080@60Hz · ST-424 (3G) + ST-292 (HD) · loop-through
Fréquences d'entrée HDMI23,98 / 24 / 25 / 29,97 / 30 / 47,95 / 48 / 50 / 59,94 / 60 / 72 / 75 / 100 / 120 / 144 Hz
Signaux entrelacésSDI : désentrelacement MQ auto. HDMI : non supporté
Sorties
Ethernet Gigabit (LED)6 ports — 3,9 M px total · hot backup entre ports
Ports optiques 10G2 ports (OPT1 = ports 1–6 / OPT2 = copie OPT1)
Audio numérique1 port SPDIF (source HDMI 1.3)
HDMI loop-through2 sorties — jusqu'à 8 appareils en cascade
SDI loop-through1 sortie — jusqu'à 8 appareils en cascade
Contrôle & synchronisation
Ports de contrôle Ethernet2 ports Gigabit — TCP/IP · cascade jusqu'à 20 MX20
GenlockBi-Level · Tri-Level · Blackburst · 23,98–60 Hz · cascade 20 unités
Port auxiliaireRS232 — contrôle central
ProtocolesVMP · SNMP · Art-Net · contrôle central
LogicielVMP (Vision Management Platform)
Caractéristiques physiques
Dimensions (L × l × h)482,6 × 384,0 × 49,9 mm
Poids net4,5 kg
Format1U rack 19 pouces
Alimentation100–240 V~, 50/60 Hz
Consommation max.50 W
Niveau sonore (25°C)36,2 dB(A)
Température utilisation–20°C à +45°C
Indice de protectionIP20
CertificationsCE · RoHS · FCC · IC · UL · CB
Caractéristiques issues de la documentation constructeur Novastar (V1.5.1, avril 2026). En cas de doute sur la compatibilité avec votre écran, contactez notre bureau d'études.

Documentation & guide utilisateur

📄
Fiche technique complète (PDF)
Spécifications constructeur V1.5.1 — Novastar
📘
Manuel utilisateur (PDF)
Guide de configuration et d'utilisation du MX20
💾
Logiciel VMP
Vision Management Platform — téléchargement Novastar

Questions fréquentes sur le Novastar MX20

Quelle est la différence entre le MX20 et la série VX Pro ? +
La série VX Pro (VX400, VX600, VX1000, VX2000) est une gamme polyvalente adaptée à la location événementielle comme aux installations fixes, pilotée par NovaLCT et V-Can. La série MX COEX, dont fait partie le MX20, cible les usages broadcast et événementiel haut de gamme : elle est pilotée par VMP (Vision Management Platform), offre une latence minimale de 0 trame (<1 ms) en mode Send-Only, et supporte la calibration pleine échelle de gris avec caméras scientifiques CC60/C3200. Le MX20 convient aux projets où la qualité d'image et la précision de la colorimétrie sont prioritaires.
Combien d'écrans LED peut piloter un seul MX20 ? +
Un MX20 gère jusqu'à 3,9 millions de pixels répartis sur 6 ports Ethernet Gigabit (659 722 px par port en 8 bits à 60 Hz). Il peut piloter un ou plusieurs écrans selon leur résolution totale. Grâce aux 2 ports optiques 10G, il est possible de relayer le signal sur de longues distances ou vers un second équipement en configuration redondante. Pour les très grands formats, plusieurs MX20 peuvent être cascadés via les ports de contrôle Ethernet, sans switch ni routeur.
Le MX20 est-il compatible avec mes cartes de réception existantes ? +
Le MX20 est compatible avec les cartes de réception Novastar de la gamme Armor : A10s Pro, A8s Pro, A8s, A8s-N, A7s Plus, A5s Plus et B6s. La calibration pleine échelle de gris nécessite spécifiquement les cartes A10s Pro ou A8s Pro. Si vous avez déjà un écran LED existant, transmettez-nous la référence de votre carte de réception et nous confirmons la compatibilité avant tout achat.
Qu'est-ce que le mode Send-Only et quand l'utiliser ? +
En mode Send-Only (envoi seul), le MX20 transmet le signal vers les panneaux LED sans activer le moteur de traitement vidéo (scaling, couches, etc.). La latence descend alors à 0 trame, soit moins d'1 ms — idéal pour les diffusions live, le broadcast, ou toute application où la synchronisation temps-réel est critique. En mode All-In-One (contrôleur complet), les 3 couches vidéo et les fonctions de scaling sont disponibles, au prix d'une latence d'une trame supplémentaire.
Le MX20 supporte-t-il le Genlock et l'Art-Net ? +
Oui. Le MX20 dispose d'un connecteur Genlock (entrée + loop-through) compatible Bi-Level, Tri-Level et Blackburst, pour synchroniser plusieurs appareils sur une référence commune — jusqu'à 20 MX20 peuvent être cascadés sur un même signal Genlock. Le protocole Art-Net est également supporté pour l'intégration dans les consoles d'éclairage et les régies broadcast. À noter : le mode Low Latency et le Genlock ne peuvent pas être activés simultanément.
Qu'est-ce que la calibration pleine échelle de gris (Full Grayscale Calibration) ? +
La calibration pleine échelle de gris est une fonction avancée du MX20 qui génère des coefficients de calibration uniques pour chaque niveau de gris de chaque LED, grâce à la combinaison du logiciel CC3 et des caméras scientifiques CC60 ou C3200 de Novastar. Contrairement à la calibration standard qui corrige uniquement la luminosité maximale, la calibration pleine échelle garantit l'uniformité de l'écran sur toute la plage de luminosité — du noir profond au blanc pur. C'est une fonctionnalité réservée aux projets broadcast et muséographie où la fidélité colorimétrique est primordiale.
La configuration du MX20 est-elle incluse à l'achat chez Pekason ? +
Lorsque vous confiez à Pekason un projet d'écran LED complet, la configuration du MX20 est incluse : nos techniciens paramètrent le contrôleur (résolution, répartition des ports Ethernet, présets de base) selon les caractéristiques de votre installation avant expédition depuis Toulouse. Acheté seul, le MX20 est livré prêt à l'emploi et notre équipe reste disponible pour vous accompagner dans sa configuration sous VMP.
Quelle est la règle de capacité par port Ethernet sur le MX20 ? +
En 8 bits à 60 Hz, chaque port Ethernet du MX20 supporte jusqu'à 659 722 pixels. En 10 bits à 60 Hz, la capacité descend à 329 861 pixels — ou 494 792 pixels si vous utilisez les cartes A10s Pro. À noter : chaque zone rectangulaire sur un port doit avoir une largeur d'au moins 128 pixels pour maintenir la capacité maximale. Les zones plus étroites entraînent une perte de capacité calculée en fonction de la différence avec 128 pixels. Notre bureau d'études calcule la répartition optimale pour votre installation.
✕ Novastar MX20 — vue de face en grand

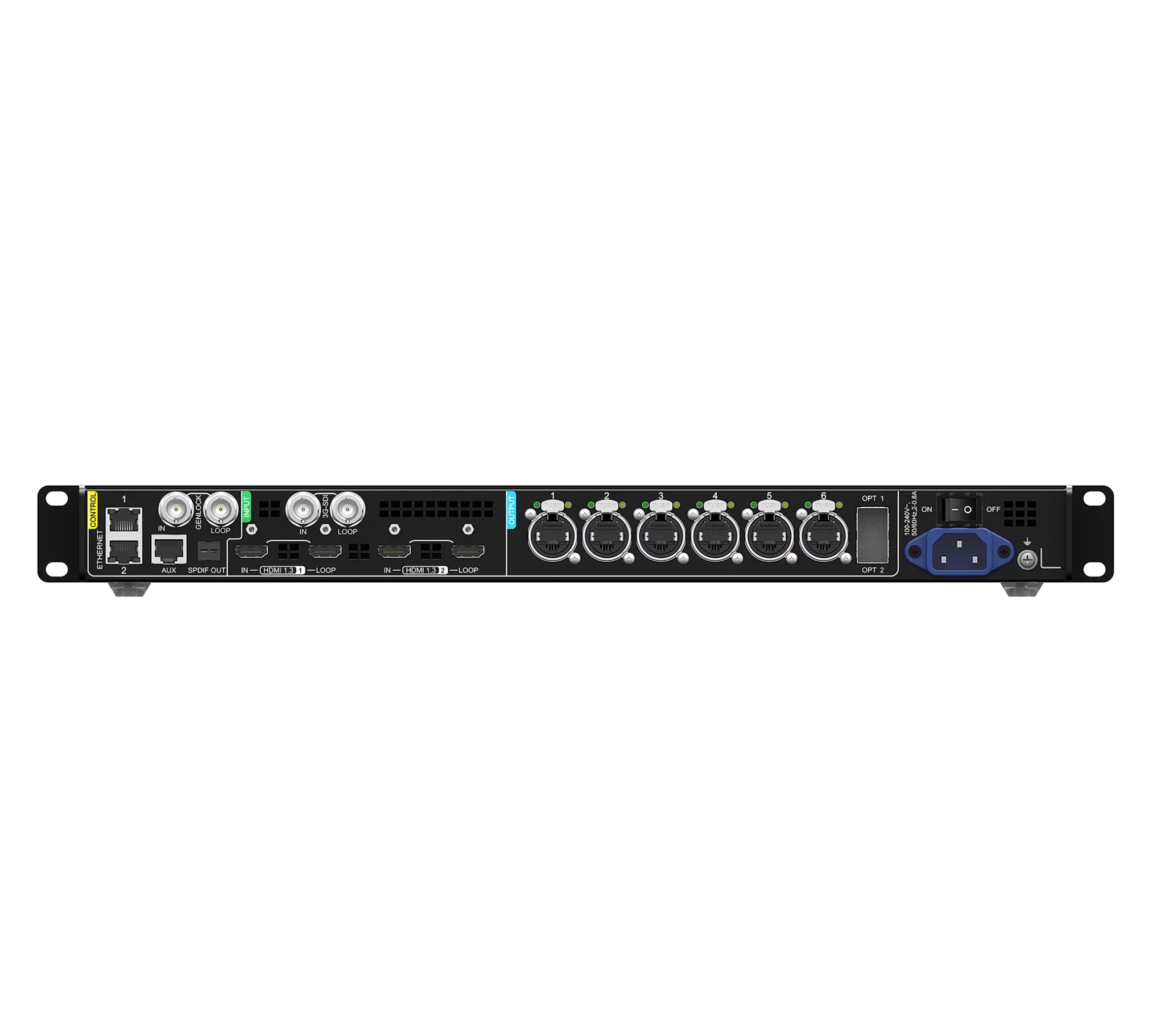

✕ Novastar MX20 — vue arrière en grand
