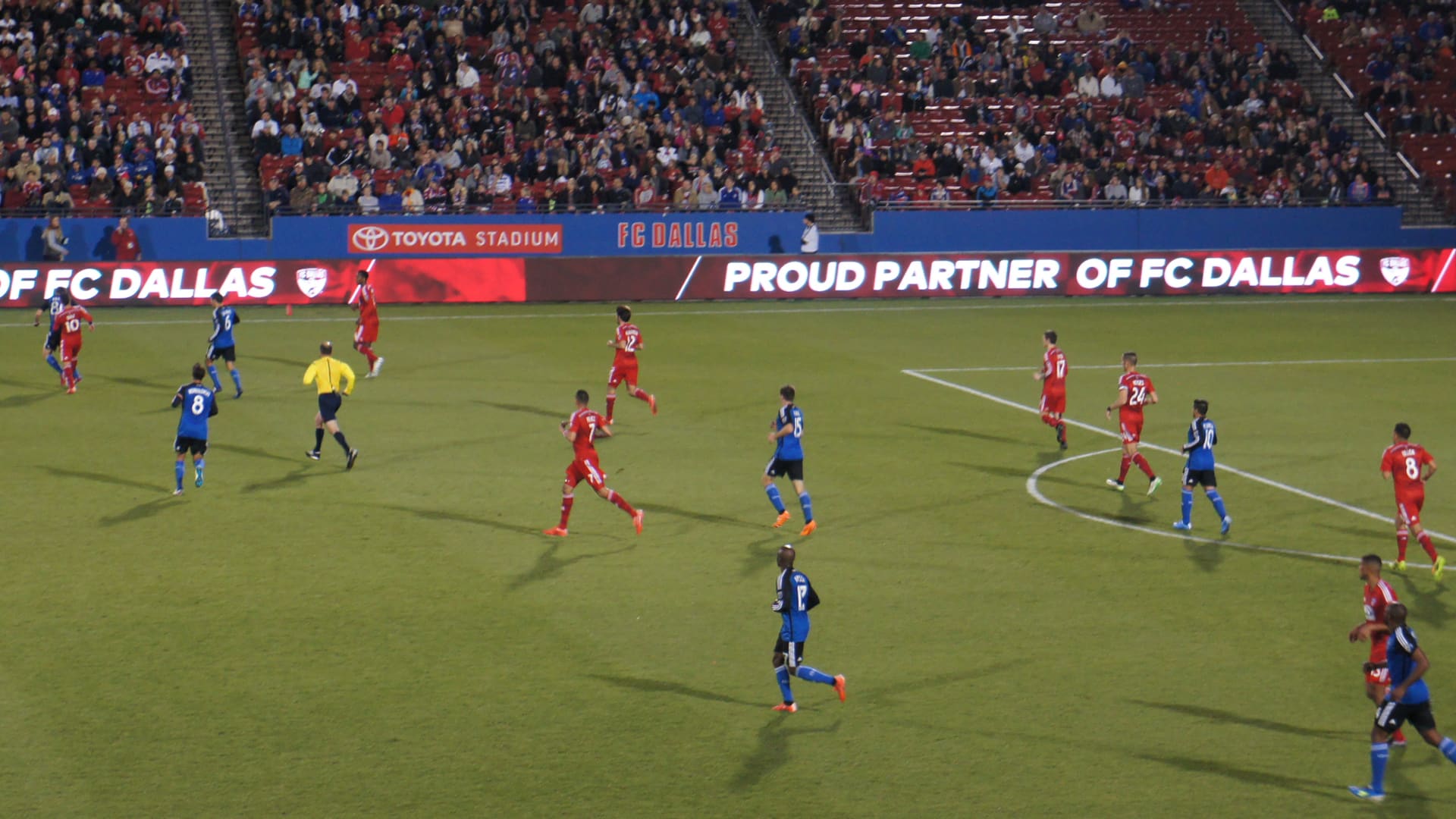

Panneau LED bord de terrain COLISÉE P10 de PEKASON le long d’un terrain de football

Panneau LED bord de terrain : écrans périmétriques COLISÉE pour stades

Guide PEKASON · Concepteur français d’écrans LED depuis 2008

Un panneau LED bord de terrain, ou écran périmétrique, est une ligne d’écrans LED installée autour de l’aire de jeu d’un stade. Il remplace les bâches et les panneaux déroulants par des messages animés qui changent toutes les quelques secondes : chaque partenaire du club obtient son temps d’exposition, face aux tribunes et dans le champ des caméras.

Notre gamme COLISÉE P10 est conçue pour cet usage : plus de 6 500 nits pour le plein jour, 3 840 Hz pour la captation télévisée, protection des joueurs, panneaux pivotants pour l’évacuation et garantie de 5 ans, à partir de 1 400 € HT le mètre linéaire. Piloté par le logiciel français EMITY, le périmètre se synchronise avec l’écran géant et le score du match. Ce guide explique comment le choisir, le dimensionner, le chiffrer et l’exploiter.

Calculer mon périmètre Demander une étude

> 6 500 nitsAprès calibration, lisible en plein jour

3 840 HzSans scintillement à la caméra

UEFAConçu selon ses exigences

1 400 €HT le mètre linéaire, à partir de

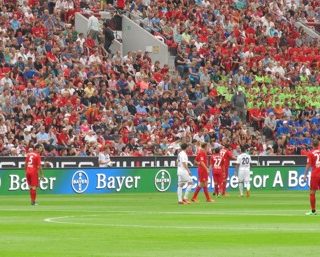

Panneau LED bord de terrain COLISÉE P10 installé le long d’un terrain de football

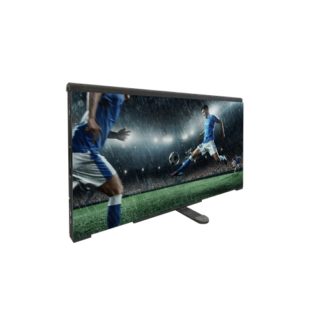

COLISÉE P10 : panneaux de 1,6 × 0,9 m posés sur pied repliable le long de la ligne de touche.

Pourquoi passer au panneau LED bord de terrain

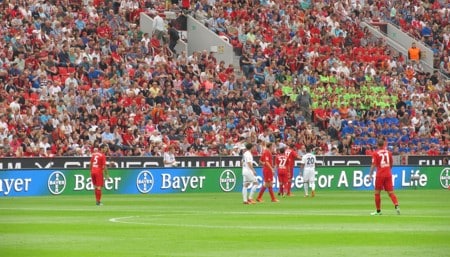

Une bâche ne montre qu’un partenaire, toute la saison. Un périmètre LED en montre autant que le club en signe : les messages tournent par séquences, se programment minute par minute et se vendent comme du temps d’antenne. Un même emplacement rapporte plusieurs fois, et le club peut proposer des offres d’appel à des partenaires locaux qui n’auraient jamais financé un panneau fixe.

Le périmètre devient aussi un outil d’animation : annonce d’un but, entrée des joueurs, message de bienvenue, informations de sécurité. C’est la surface la plus regardée d’un stade après le terrain lui-même, et la seule qui apparaît dans presque tous les plans de la retransmission.

CritèreBâche ou panneau impriméPanneau déroulantPanneau LED périmétrique
Partenaires par emplacementUn seulQuelques-uns, en rotation lenteIllimité, par séquences programmées
Changement de messageRéimpression et poseChangement des rouleauxDepuis un ordinateur, instantané
Visibilité de nuit et à la caméraDépend de l’éclairage du stadeRétroéclairage limitéImage lumineuse, réglée pour la télévision
AnimationAucuneAucuneVidéo, effets de défilement sur tout le tour
MesureAucuneAucuneDurée de diffusion par partenaire

COLISÉE P10 : le panneau LED bord de terrain PEKASON

COLISÉE est construit autour d’un châssis en aluminium et d’un pied repliable. Chaque panneau mesure 1 600 × 900 mm, se pose au sol sans fixation et s’entretient par l’avant ou par l’arrière. Les LED Kinglight SMD2727 à fils d’or sont calibrées en usine pour une luminosité homogène sur tout le périmètre.

CaractéristiqueCOLISÉE P10
Pitch · densité10 mm · 10 000 pixels/m²
LEDKinglight SMD2727, fils d’or
Dimensions du panneau (L × H × P)1 600 × 900 × 115 mm
Résolution d’un panneau160 × 90 pixels
Module400 × 300 mm
Poids d’un panneau65 kg ± 5 %
Luminosité après calibrationPlus de 6 500 nits
Fréquence de rafraîchissement3 840 Hz
Niveaux de gris · contraste14 bits · 6 000:1
Angles de vision (H / V)140° / 120°
Consommation moyenne · maximale190 W/m² · 620 W/m²
Protection avant et arrièreIP65
Température de fonctionnement−20 °C à +50 °C
Compatibilité électromagnétiqueClasse A
RedondanceDouble circuit de secours du signal, alimentation redondante selon configuration
Garantie5 ans

Sécurité des joueurs et exploitation du stade

Un panneau de bord de terrain est un équipement de stade avant d’être un écran. Il se trouve à quelques mètres de joueurs lancés à pleine vitesse, il doit laisser passer les secours et il doit fonctionner tout le match, quoi qu’il arrive.

1

Protection des joueurs. Un bandeau supérieur en mousse amortissante et un masque souple en caoutchouc sur la face avant limitent les blessures en cas de choc.

2

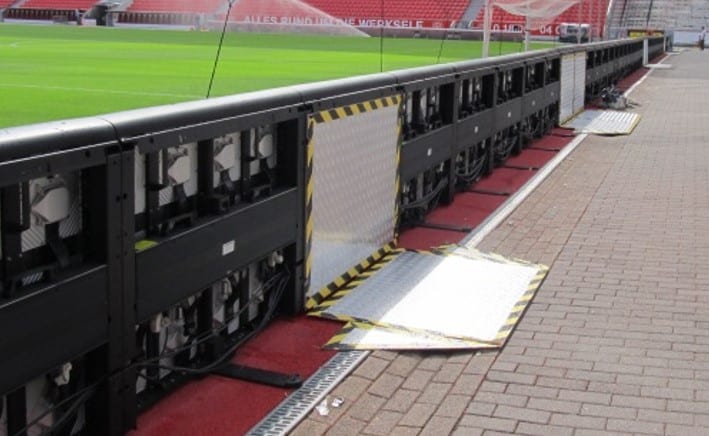

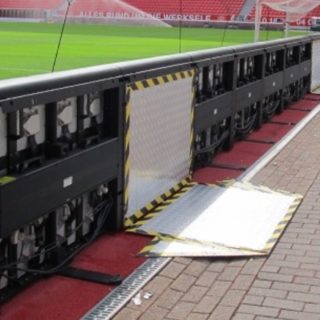

Passage d’évacuation. Des panneaux pivotants s’ouvrent pour créer un passage vers la pelouse, pour les secours comme pour l’évacuation des tribunes.

3

Continuité d’affichage. Le double circuit de signal et l’alimentation redondante évitent qu’une coupure isole une partie du périmètre pendant le match.

4

Mise en place et maintenance. Le pied repliable permet une pose sans ancrage, en installation fixe ou démontable entre deux événements. Les modules se changent par l’avant ou par l’arrière.

COLISÉE répond aux exigences de conception et de performance de l’UEFA pour les écrans de bord de terrain. Les règles propres à chaque compétition, comme la hauteur des panneaux ou la distance à la ligne de jeu, se vérifient avec le club et l’organisateur avant l’implantation.

Les distances, hauteurs et protections imposées par la FFF, la FFR et l’UEFA sont détaillées, texte par texte, dans notre article sur les normes des panneaux LED bord de terrain.

Pitch, luminosité, caméra : les bons critères

Le pitch. Les spectateurs les plus proches sont en général à plus de 10 mètres du périmètre, et la caméra principale plus loin encore. Un pitch de 10 mm donne une image nette à cette distance, avec des panneaux de 160 × 90 pixels par 1,6 m : assez pour un logo, un slogan court ou une animation lisible depuis la tribune opposée. Un pitch plus fin augmenterait le prix sans bénéfice visible ; la méthode est détaillée dans notre article sur la distance de lecture d’un écran LED.

La luminosité. Un match de 15 h en plein été et une rencontre en nocturne ne demandent pas la même chose. Plus de 6 500 nits après calibration garantissent la lisibilité en plein soleil ; le soir, la luminosité se règle à la baisse pour ne pas éblouir les joueurs ni saturer l’image télévisée. Voir notre guide nits, candela et lumens.

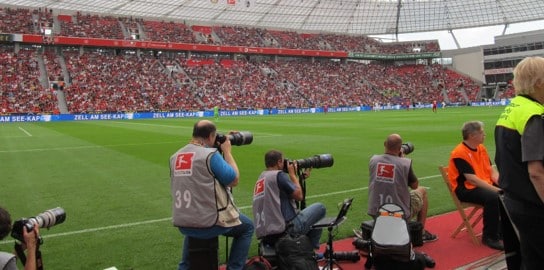

La caméra. Un écran qui scintille à l’image décrédibilise le partenaire qu’il affiche. Le rafraîchissement de 3 840 Hz supprime les bandes et le scintillement visibles à la caméra, y compris à luminosité réduite. Notre article comment filmer un écran LED sans scintillement ni moiré explique pourquoi.

Le service. Un périmètre qui tombe en panne un jour de match coûte des recettes partenaires. Demandez la durée de garantie, le délai d’intervention, le stock de modules de rechange et la redondance prévue : COLISÉE est garanti 5 ans.

Dimensionner un périmètre LED

Le périmètre se compte en panneaux de 1,6 m. Une ligne de touche de football de 105 m accueille environ 66 panneaux, la largeur d’un terrain de 68 m environ 43. La plupart des clubs commencent par la tribune principale, face à la caméra, puis étendent aux deux virages ou au tour complet.

ConfigurationLongueur indicativePanneaux COLISÉERésolution totale
Une ligne de touche (football)105 m6610 560 × 90 px
Ligne de touche et deux lignes de but105 + 2 × 68 m15124 160 × 90 px
Ligne de touche (rugby)100 m6310 080 × 90 px
Terrain de proximité, une tribune40 m254 000 × 90 px

Calculateur

Combien de panneaux pour votre stade ?

Budget COLISÉE HTdès 147 840 €

Panneaux66

Longueur réelle105,6 m

Résolution totale10 560 × 90 px

Poids total≈ 4 290 kg

Puissance moyenne / max.18,1 / 58,9 kW

Énergie par match≈ 54 kWh

Budget calculé sur la longueur réelle de panneaux, à partir de 1 400 € HT le mètre linéaire ; le devis précise le pilotage, la pose et les options. Valeurs techniques d’après la fiche COLISÉE P10 : panneaux de 1,6 × 0,9 m, 65 kg, 190 W/m² en moyenne et 620 W/m² au maximum. La puissance maximale sert au dimensionnement électrique ; la consommation réelle dépend des contenus et de la luminosité.

Le pilotage avec EMITY : tout le stade depuis un seul compte

Un stade n’a pas un écran, il en a des dizaines : l’écran géant, le tour de terrain, les coursives, les buvettes, les loges. PEKASON associe COLISÉE au logiciel d’affichage dynamique français EMITY et à son module Stadium Experience, qui fait converger tous ces écrans, quel que soit leur fabricant. EMITY présente d’ailleurs PEKASON comme son partenaire pour les panneaux LED de stade.

1

Le tour de stade synchronisé. La ceinture LED est diffusée au pixel près sur toute sa longueur, synchronisée en maître-esclave avec l’écran principal, sans décalage. La rotation des annonceurs se programme à l’avance.

2

Le score en temps réel. Le module SCORING pilote le score, le chronomètre, les compositions, les buts, les cartons et les remplacements. Un clic, ou une touche sur un clavier StreamDeck, et l’action part sur l’écran géant, le bandeau LED et les coursives.

3

Le match ne dépend pas du réseau. Le boîtier E-SCORE HUB, installé dans le stade, continue à piloter les écrans si Internet tombe, puis se resynchronise avec E-MANAGER au retour de la connexion.

4

Tout le stade devient un média. Entre deux actions, les mêmes écrans reprennent les partenaires ; les loges reçoivent leurs propres messages, les buvettes leurs cartes et prix, et un scénario de sécurité s’affiche en deux clics.

SCORING couvre le football, le rugby à XV et à VII, le basketball, le handball, le volleyball, le hockey sur glace, le futsal et les sports de raquette. Le Montpellier Hérault Sport Club et le Stade Toulousain l’utilisent pour leurs matchs. Hors jours de match, le même parc d’écrans sert la communication du club. EMITY se teste gratuitement pendant trois mois ; le détail du module est sur la page Stadium Experience d’EMITY.

Contenus et sponsors : vendre le temps d’écran

Un périmètre LED se pilote comme une seule image très large : les contenus se créent au format de la bande complète ou d’une section, puis s’enchaînent selon un scénario. Le logiciel organise les rotations de partenaires, les temps forts du match et les messages d’information, et permet de vérifier après coup la durée d’exposition de chaque annonceur, la base de la facturation des partenariats.

Quelques règles font la différence à l’écran : des logos sur fond sombre plutôt que blanc, pour ne pas éblouir les joueurs ; des mouvements lents, lisibles en tribune comme à la télévision ; des séquences de 15 à 30 secondes par partenaire, répétées plusieurs fois par mi-temps. Le périmètre se coordonne souvent avec l’écran géant du stade : nos écrans LED extérieurs et le matériel de diffusion s’intègrent dans la même régie. Nous avons notamment équipé le Stade de France et le stade Matmut Atlantique de Bordeaux.

Pour chiffrer ce que vos panneaux peuvent rapporter, nombre de partenaires, passages par match et délai d’amortissement, voir notre guide sur la rentabilité des panneaux LED bord de terrain.

Prix d’un panneau LED bord de terrain

COLISÉE est proposé à partir de 1 400 € HT le mètre linéaire, soit environ 2 240 € HT par panneau de 1,6 m. Le prix final dépend de la longueur, de l’installation fixe ou démontable, de la redondance souhaitée, du pilotage et des contraintes du site : alimentation électrique le long du terrain, cheminement des câbles, stockage entre deux matchs. Nous chiffrons chaque projet à partir du plan du stade.

ConfigurationPanneauxLongueur réelleBudget COLISÉE HT
Terrain de proximité, une tribune (40 m)2540 mà partir de 56 000 €
Ligne de touche de rugby (100 m)63100,8 mà partir de 141 120 €
Ligne de touche de football (105 m)66105,6 mà partir de 147 840 €
Ligne de touche et deux lignes de but (241 m)151241,6 mà partir de 338 240 €

Le périmètre se rentabilise par la vente du temps d’écran : là où un emplacement imprimé accueille un partenaire par saison, chaque section LED en accueille autant que la rotation le permet. Pour les autres écrans du stade, voir notre guide des prix des écrans géants LED.

Déroulement d’un projet

1

Plan du stade et objectifs. Longueur à équiper, positions caméra, compétitions disputées, nombre de partenaires visés.

2

Étude technique. Implantation des panneaux, alimentation et redondance, chaîne de pilotage, contraintes de la ligue ou de la fédération.

3

Fabrication, calibration et tests en usine. Chaque panneau est calibré et contrôlé avant expédition.

4

Installation et prise en main. Mise en service avant le premier match, formation des équipes à la diffusion des contenus, maintenance sous garantie de 5 ans.

Questions fréquentes sur les panneaux LED bord de terrain

Quel est le prix d’un panneau LED bord de terrain ?

COLISÉE est proposé à partir de 1 400 € HT le mètre linéaire, soit environ 2 240 € HT par panneau de 1,6 m. Le prix final dépend de la longueur, de l’installation fixe ou démontable et du pilotage ; la calibration en usine et la garantie de 5 ans sont incluses.

Combien coûte un périmètre LED pour un terrain de football ?

Une ligne de touche de 105 m demande 66 panneaux COLISÉE, soit un budget à partir de 147 840 € HT. Avec les deux lignes de but, comptez 151 panneaux, à partir de 338 240 € HT.

Quelle taille fait un panneau LED de stade ?

Un panneau COLISÉE mesure 1 600 × 900 mm pour 115 mm d’épaisseur et 65 kg. Il affiche 160 × 90 pixels en pitch 10 mm.

Combien de panneaux pour équiper un terrain de football ?

Comptez environ 66 panneaux de 1,6 m pour une ligne de touche de 105 m, et environ 151 pour une ligne de touche et les deux lignes de but.

Quel pitch pour un écran LED de bord de terrain ?

Un pitch de 10 mm convient à la distance des tribunes et des caméras, généralement supérieure à 10 m. Un pitch plus fin augmenterait le prix sans gain visible depuis les tribunes.

Les panneaux LED bord de terrain sont-ils conformes UEFA ?

COLISÉE répond aux exigences de conception et de performance de l’UEFA pour les écrans de bord de terrain. Les règles propres à chaque compétition se vérifient avec l’organisateur avant l’implantation.

Les panneaux LED sont-ils dangereux pour les joueurs ?

COLISÉE est équipé d’un bandeau supérieur en mousse amortissante et d’un masque souple en caoutchouc sur la face avant. Des panneaux pivotants créent un passage d’évacuation vers la pelouse.

Un panneau LED de stade est-il visible à la télévision ?

Oui. Le rafraîchissement de 3 840 Hz évite le scintillement et les bandes à la caméra, et la luminosité se règle pour ne pas saturer l’image en nocturne.

Quel logiciel pour piloter des panneaux LED bord de terrain ?

PEKASON associe COLISÉE au logiciel français EMITY et à son module Stadium Experience : tour de stade synchronisé avec l’écran géant, rotation des annonceurs, score en temps réel multisports et fonctionnement hors connexion avec l’E-SCORE HUB.

Peut-on installer les panneaux de façon temporaire ?

Oui. Le pied repliable permet une pose sans ancrage, pour un périmètre démontable entre deux événements ou une installation permanente.

Faut-il une autorisation pour un panneau LED bord de terrain ?

Le Code de l’environnement vise les dispositifs visibles d’une voie ouverte à la circulation publique. Un panneau visible seulement depuis l’intérieur de l’enceinte s’analyse au cas par cas ; sur l’emprise d’un équipement sportif, la publicité numérique peut atteindre 50 m² et 10 m de hauteur. PEKASON vérifie gratuitement le cadre applicable avec le club ou la collectivité : voir notre guide de la réglementation des écrans LED.

Un projet de périmètre LED pour votre stade ?

Envoyez-nous le plan de votre stade, la longueur à équiper et le nombre de partenaires visés : nous vous proposons l’implantation, le pilotage et un budget précis.

Demander une étude Voir les écrans LED extérieurs
