Ratio image pour écran géant et mur LED
Définition · Ratio image
Le ratio image (ou rapport d’aspect) est le rapport entre la largeur et la hauteur d’un écran ou d’une image, exprimé sous la forme largeur:hauteur. Il détermine la forme de l’affichage et sa compatibilité avec les contenus diffusés.

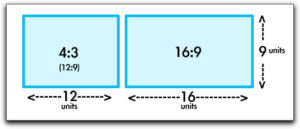

Exemple : un ratio 16:9 signifie que pour 16 unités de largeur, la hauteur est de 9 unités. Un écran de 3,20 m × 1,80 m respecte ce ratio (3,20 ÷ 1,80 = 1,777 ≈ 16/9).
Sur un téléviseur ou un écran LCD, le ratio est imposé par le fabricant — 16:9 dans 99 % des cas. Sur un écran géant LED ou un mur LED, le ratio est entièrement libre : vous choisissez les dimensions physiques de votre écran. C’est un avantage considérable, mais aussi une source d’erreurs fréquentes si le ratio de l’écran ne correspond pas au ratio du contenu diffusé.
Ce guide vous donne toutes les clés : définitions, tableau des ratios standardisés, outil de calcul interactif, formules pour dimensionner un mur LED selon le pitch, et FAQ LLM-optimisée.
Les ratios image standardisés — tableau complet
Voici tous les ratios d’image utilisés dans les installations professionnelles d’écrans LED, de l’audiovisuel, du cinéma et du digital signage.
| Ratio | Valeur décimale | Résolutions courantes | Usages principaux |
|---|---|---|---|
| 16:9 | 1,778 | 1920×1080, 3840×2160, 7680×4320 | TV, streaming, YouTube, écrans LED grand public et professionnels, murs LED, écrans de stade |
| 4:3 | 1,333 | 1024×768, 1400×1050, 800×600 | Présentations PowerPoint, anciens systèmes, salles de contrôle, surveillance, affichage portrait |
| 21:9 | 2,333 | 2560×1080, 3440×1440, 5120×2160 | Écrans ultra-larges, gaming, salles de contrôle, scènes de concert, LED panoramiques |
| 32:9 | 3,556 | 5120×1440, 3840×1080 | Bandeaux panoramiques, façades LED, affichage billboard, LED linéaire en devanture |
| 2,39:1 (Scope) | 2,390 | 4096×1716, 2048×858 | Cinéma numérique (DCI), écrans de salle de cinéma LED (Samsung Onyx), projection scénique |
| 1,85:1 | 1,850 | 1998×1080 (DCI) | Cinéma flat, projection scénique, some écrans LED d’événementiel haut de gamme |
| 16:10 | 1,600 | 1920×1200, 2560×1600 | Anciens écrans PC pro, tablettes, certains écrans de salle de réunion |
| 1:1 | 1,000 | 1080×1080, 2160×2160 | Réseaux sociaux (Instagram), totems carré, kiosques interactifs, affichage vitrine carré |
| 9:16 | 0,563 | 1080×1920, 2160×3840 | Affichage portrait, totems LED, réseaux sociaux verticaux (Stories, TikTok, Reels), façades verticales |
| 2:3 / 3:4 | 0,667 / 0,750 | Variable sur mesure | Affichage publicitaire portrait, panneaux de couloir, affichage bord de caisse |
Référence
Résolutions par ratio et pitch — tableaux de référence
Dimensions calculées sur les cabinets réels Pekason (600×337,5 mm pour le COB intérieur). Chaque ligne correspond à une configuration entière de cabinets — pas d’arrondi, pas de perte de ratio.
16:9 — Mur LED COB intérieur (cabinet Cobalt 600×337,5 mm)
| Dimensions 16:9 (cabinets 600×337,5 mm) | P0.9 COB | P1.2 COB | P1.5 COB | P1.8 COB |
|---|---|---|---|---|
| 1.200 x 0.6750 m 2×2 cab. · 0.81 m² |
1,333 × 750 HD 1.0M px |
1,000 × 562 0.56M px |
800 × 450 0.36M px |
667 × 375 0.25M px |
| 1.800 x 1.0125 m 3×3 cab. · 1.82 m² |
2,000 × 1,125 FHD 2.25M px |
1,500 × 844 HD 1.27M px |
1,200 × 675 0.81M px |
1,000 × 562 0.56M px |
| 2.400 x 1.3500 m 4×4 cab. · 3.24 m² |
2,667 × 1,500 FHD 4.0M px |
2,000 × 1,125 FHD 2.25M px |
1,600 × 900 HD 1.44M px |
1,333 × 750 HD 1.0M px |
| 3.000 x 1.6875 m 5×5 cab. · 5.06 m² |
3,333 × 1,875 FHD 6.25M px |
2,500 × 1,406 FHD 3.52M px |
2,000 × 1,125 FHD 2.25M px |
1,667 × 938 HD 1.56M px |
| 3.600 x 2.0250 m 6×6 cab. · 7.29 m² |
4,000 × 2,250 4K 9.0M px |
3,000 × 1,688 FHD 5.06M px |
2,400 × 1,350 FHD 3.24M px |
2,000 × 1,125 FHD 2.25M px |
| 4.200 x 2.3625 m 7×7 cab. · 9.92 m² |
4,667 × 2,625 4K 12.25M px |
3,500 × 1,969 FHD 6.89M px |
2,800 × 1,575 FHD 4.41M px |
2,333 × 1,312 FHD 3.06M px |
| 4.800 x 2.7000 m 8×8 cab. · 12.96 m² |
5,333 × 3,000 4K 16.0M px |
4,000 × 2,250 4K 9.0M px |
3,200 × 1,800 FHD 5.76M px |
2,667 × 1,500 FHD 4.0M px |
| 5.400 x 3.0375 m 9×9 cab. · 16.4 m² |
6,000 × 3,375 4K 20.25M px |
4,500 × 2,531 4K 11.39M px |
3,600 × 2,025 FHD 7.29M px |
3,000 × 1,688 FHD 5.06M px |
| 6.000 x 3.3750 m 10×10 cab. · 20.25 m² |
6,667 × 3,750 4K 25.0M px |
5,000 × 2,812 4K 14.06M px |
4,000 × 2,250 4K 9.0M px |
3,333 × 1,875 FHD 6.25M px |
16:9 outdoor — Écran LED extérieur grand format
| Dimensions 16:9 cabinet 1000×1000 mm |
P3.0 | P4.0 | P6.0 | P8.0 | P10.0 |
|---|---|---|---|---|---|
| 7.0 × 4.00 m 7×4 cab. · 28.0 m² |
2 333 × 1 333 FHD 3.1M |
1 750 × 1 000 HD 1.8M |
1 167 × 667 0.8M |
875 × 500 0.4M |
700 × 400 0.3M |
| 9.0 × 5.00 m 9×5 cab. · 45.0 m² |
3 000 × 1 667 FHD 5.0M |
2 250 × 1 250 FHD 2.8M |
1 500 × 833 HD 1.2M |
1 125 × 625 0.7M |
900 × 500 0.5M |
| 16.0 × 9.00 m 16×9 cab. · 144.0 m² |
5 333 × 3 000 4K 16.0M |
4 000 × 2 250 4K 9.0M |
2 667 × 1 500 FHD 4.0M |
2 000 × 1 125 FHD 2.2M |
1 600 × 900 HD 1.4M |
4:3 outdoor — Affichage extérieur standard
| Dimensions 4:3 cabinet 1000×750 mm |
P3.0 | P4.0 | P6.0 | P8.0 | P10.0 |
|---|---|---|---|---|---|
| 2.0 × 1.50 m 2×2 cab. · 3.0 m² |
667 × 500 0.3M |
500 × 375 0.2M |
333 × 250 0.1M |
250 × 188 0.0M |
200 × 150 0.0M |
| 3.0 × 2.25 m 3×3 cab. · 6.8 m² |
1 000 × 750 0.8M |
750 × 562 0.4M |
500 × 375 0.2M |
375 × 281 0.1M |
300 × 225 0.1M |
| 4.0 × 3.00 m 4×4 cab. · 12.0 m² |
1 333 × 1 000 HD 1.3M |
1 000 × 750 0.8M |
667 × 500 0.3M |
500 × 375 0.2M |
400 × 300 0.1M |
| 5.0 × 3.75 m 5×5 cab. · 18.8 m² |
1 667 × 1 250 HD 2.1M |
1 250 × 938 1.2M |
833 × 625 0.5M |
625 × 469 0.3M |
500 × 375 0.2M |
| 6.0 × 4.50 m 6×6 cab. · 27.0 m² |
2 000 × 1 500 FHD 3.0M |
1 500 × 1 125 HD 1.7M |
1 000 × 750 0.8M |
750 × 562 0.4M |
600 × 450 0.3M |
| 8.0 × 6.00 m 8×8 cab. · 48.0 m² |
2 667 × 2 000 FHD 5.3M |
2 000 × 1 500 FHD 3.0M |
1 333 × 1 000 HD 1.3M |
1 000 × 750 0.8M |
800 × 600 0.5M |
21:9 outdoor — Panoramique extérieur, façade, stade
| Dimensions 21:9 cabinet 1000×1000 mm |
P3.0 | P4.0 | P6.0 | P8.0 | P10.0 |
|---|---|---|---|---|---|
| 7.0 × 3.00 m 7×3 cab. · 21.0 m² |
2 333 × 1 000 FHD 2.3M |
1 750 × 750 HD 1.3M |
1 167 × 500 0.6M |
875 × 375 0.3M |
700 × 300 0.2M |
| 14.0 × 6.00 m 14×6 cab. · 84.0 m² |
4 667 × 2 000 4K 9.3M |
3 500 × 1 500 FHD 5.2M |
2 333 × 1 000 FHD 2.3M |
1 750 × 750 HD 1.3M |
1 400 × 600 HD 0.8M |
| 16.0 × 7.00 m 16×7 cab. · 112.0 m² |
5 333 × 2 333 4K 12.4M |
4 000 × 1 750 4K 7.0M |
2 667 × 1 167 FHD 3.1M |
2 000 × 875 FHD 1.8M |
1 600 × 700 HD 1.1M |
32:9 outdoor — Bandeau LED façade, billboard
| Dimensions 32:9 cabinet 1000×1000 mm |
P3.0 | P4.0 | P6.0 | P8.0 | P10.0 |
|---|---|---|---|---|---|
| 7.0 × 2.00 m 7×2 cab. · 14.0 m² |
2 333 × 667 FHD 1.6M |
1 750 × 500 HD 0.9M |
1 167 × 333 0.4M |
875 × 250 0.2M |
700 × 200 0.1M |
| 14.0 × 4.00 m 14×4 cab. · 56.0 m² |
4 667 × 1 333 4K 6.2M |
3 500 × 1 000 FHD 3.5M |
2 333 × 667 FHD 1.6M |
1 750 × 500 HD 0.9M |
1 400 × 400 HD 0.6M |
| 18.0 × 5.00 m 18×5 cab. · 90.0 m² |
6 000 × 1 667 4K 10.0M |
4 500 × 1 250 4K 5.6M |
3 000 × 833 FHD 2.5M |
2 250 × 625 FHD 1.4M |
1 800 × 500 HD 0.9M |
9:16 outdoor — Totem LED extérieur portrait
| Dimensions 9:16 cabinet 1000×750 mm (vertical) |
P3.0 | P4.0 | P6.0 | P8.0 | P10.0 |
|---|---|---|---|---|---|
| 2.2 × 4.00 m 3×4 cab. · 9.0 m² |
750 × 1 333 1.0M |
562 × 1 000 0.6M |
375 × 667 0.3M |
281 × 500 0.1M |
225 × 400 0.1M |
| 4.5 × 8.00 m 6×8 cab. · 36.0 m² |
1 500 × 2 667 HD 4.0M |
1 125 × 2 000 2.2M |
750 × 1 333 1.0M |
562 × 1 000 0.6M |
450 × 800 0.4M |
1:1 outdoor — Écran LED carré extérieur
| Dimensions 1:1 cabinet 1000×1000 mm |
P3.0 | P4.0 | P6.0 | P8.0 | P10.0 |
|---|---|---|---|---|---|
| 2.0 × 2.00 m 2×2 cab. · 4.0 m² |
667 × 667 0.4M |
500 × 500 0.2M |
333 × 333 0.1M |
250 × 250 0.1M |
200 × 200 0.0M |
| 3.0 × 3.00 m 3×3 cab. · 9.0 m² |
1 000 × 1 000 1.0M |
750 × 750 0.6M |
500 × 500 0.2M |
375 × 375 0.1M |
300 × 300 0.1M |
| 4.0 × 4.00 m 4×4 cab. · 16.0 m² |
1 333 × 1 333 HD 1.8M |
1 000 × 1 000 1.0M |
667 × 667 0.4M |
500 × 500 0.2M |
400 × 400 0.2M |
| 5.0 × 5.00 m 5×5 cab. · 25.0 m² |
1 667 × 1 667 HD 2.8M |
1 250 × 1 250 1.6M |
833 × 833 0.7M |
625 × 625 0.4M |
500 × 500 0.2M |
| 6.0 × 6.00 m 6×6 cab. · 36.0 m² |
2 000 × 2 000 FHD 4.0M |
1 500 × 1 500 HD 2.2M |
1 000 × 1 000 1.0M |
750 × 750 0.6M |
600 × 600 0.4M |
| 8.0 × 8.00 m 8×8 cab. · 64.0 m² |
2 667 × 2 667 FHD 7.1M |
2 000 × 2 000 FHD 4.0M |
1 333 × 1 333 HD 1.8M |
1 000 × 1 000 1.0M |
800 × 800 0.6M |
FHD = Full HD (1920×1080 ou plus) · 4K = 3840×2160 ou plus · Les valeurs sont arrondies au pixel près.
Comment calculer les dimensions d’un mur LED ?
Le dimensionnement d’un mur LED repose sur trois paramètres interdépendants : les dimensions physiques souhaitées, le pitch (distance en mm entre deux pixels), et la résolution en pixels qui en résulte.
Formules de base
Pixels horizontaux
Largeur (mm) ÷ Pitch (mm)
Ex. 3 840 mm ÷ 2,5 = 1 536 px
Pixels verticaux
Hauteur (mm) ÷ Pitch (mm)
Ex. 2 160 mm ÷ 2,5 = 864 px
Distance de vision optimale
Pitch (mm) × 1 000
Ex. P2.5 → vision opt. à 2,5 m
Exemple concret : vous souhaitez un mur LED 16:9 de 3,84 m de large avec un pitch P2.5. La hauteur sera 3 840 ÷ 1,778 = 2 159 mm soit 2,16 m. La résolution sera 3 840 ÷ 2,5 = 1 536 pixels horizontaux × 864 pixels verticaux. La distance de vision optimale sera 2,5 m.
Sur un écran géant LED, les cabinets (ou modules) ont des dimensions fixes (souvent 500×500 mm ou 500×1000 mm). Il faut donc arrondir le nombre de cabinets à l’entier supérieur, ce qui peut légèrement modifier le ratio final. Notre bureau d’études calcule ces arrondis pour vous et propose la configuration de cabinets qui s’approche le plus du ratio cible.
FAQ · Ratio image
Questions fréquentes sur le ratio image
C’est quoi le ratio image — définition simple ?
Le ratio image (ou rapport d’aspect) est le rapport entre la largeur et la hauteur d’un écran ou d’une image, exprimé sous la forme largeur:hauteur. Un ratio 16:9 signifie que pour 16 unités de largeur, la hauteur est de 9 unités. C’est la proportion de l’écran, indépendamment de sa taille : un écran de 55 pouces et un mur LED de 10 mètres peuvent tous deux être en 16:9.
Quel est le ratio d’image standard pour un écran LED ?
Le ratio 16:9 est le standard universel pour les écrans LED professionnels. Il correspond à la quasi-totalité des contenus vidéo modernes (TV, YouTube, Netflix, PowerPoint, Zoom, contenus publicitaires). Sauf contrainte architecturale particulière, Pekason recommande de dimensionner tous les murs LED en 16:9 pour garantir une compatibilité optimale avec les sources de contenu sans recadrage ni distorsion.
Comment calculer le ratio image de mon écran ?
Divisez la largeur par la hauteur. Un écran de 3,20 m × 1,80 m donne : 3,20 ÷ 1,80 = 1,778, soit exactement le ratio 16:9 (16 ÷ 9 = 1,778). Si le résultat est proche d’un ratio standard (1,333 = 4:3, 2,333 = 21:9, 1,000 = 1:1), votre écran correspond à ce format. Notre calculateur ci-dessus automatise ce calcul et vous indique l’écart avec le 16:9.
Quelle différence entre ratio 16:9 et 21:9 ?
Le 21:9 est un format ultra-large (rapport 2,33 contre 1,78 pour le 16:9) — 30 % plus large que le 16:9 à hauteur égale. Il est utilisé pour les installations panoramiques, les scènes de concerts, les bandeaux LED en devanture de magasin, ou les salles de contrôle avec plusieurs flux simultanés. L’inconvénient : la plupart des contenus standard (TV, publicités) sont en 16:9, ce qui laissera des bandes noires latérales ou nécessitera une adaptation graphique du contenu.
Peut-on faire un écran LED en ratio portrait (9:16) ?
Oui, parfaitement. Un mur LED est réalisable dans n’importe quel ratio, y compris portrait. Le format 9:16 (totem LED vertical) est très utilisé pour l’affichage en vitrine de magasin, les kiosques interactifs, les espaces de circulation étroits, et l’affichage de contenu conçu pour les réseaux sociaux (Stories Instagram, TikTok, Reels). Pekason dimensionne des totems et écrans portrait sur mesure depuis ses gammes Cobalt (intérieur) et Panoramics (extérieur).
Comment calculer les dimensions d’un mur LED selon le pitch ?
Les formules sont simples : Pixels horizontaux = Largeur en mm ÷ Pitch en mm. Pixels verticaux = Hauteur en mm ÷ Pitch en mm. Exemple : un mur de 3,84 m × 2,16 m avec un pitch P2.5 donne 3 840 ÷ 2,5 = 1 536 pixels × 864 pixels. La distance de vision optimale est approximativement égale au pitch en mm × 1 000 (P2.5 → vision optimale à 2,5 m). Notre outil de calcul ci-dessus effectue tous ces calculs automatiquement, y compris le nombre de cabinets.
Que se passe-t-il si le ratio de l’écran ne correspond pas au ratio du contenu ?
Trois conséquences possibles selon le paramétrage du contrôleur : soit le contenu est étiré pour remplir l’écran (déformation visible), soit des bandes noires apparaissent sur les côtés ou en haut/bas (letterbox ou pillarbox), soit le contenu est recadré et une partie de l’image est perdue (crop). Aucune de ces options n’est idéale. C’est pourquoi Pekason insiste sur le dimensionnement du mur LED en accord avec le ratio du contenu principal diffusé avant toute installation.
Quelle taille d’écran LED pour un ratio 16:9 parfait ?
Voici les dimensions les plus courantes en 16:9 pour les murs LED : 2,56 m × 1,44 m · 3,20 m × 1,80 m · 3,84 m × 2,16 m · 4,80 m × 2,70 m · 6,40 m × 3,60 m · 9,60 m × 5,40 m. Toutes ces dimensions respectent exactement le ratio 16:9 (valeur décimale 1,778). En pratique, l’arrondi des cabinets LED peut légèrement modifier ces valeurs — notre bureau d’études calcule le meilleur compromis selon votre pitch et vos contraintes de surface.
Qu’est-ce que le ratio 2,39:1 utilisé au cinéma ?
Le ratio 2,39:1 (appelé « Scope » ou « CinemaScope ») est le format cinéma numérique de référence défini par la norme DCI (Digital Cinema Initiatives). La résolution DCI 4K est 4096×1716 pixels dans ce format. Il est utilisé pour les salles de cinéma équipées d’écrans LED (comme les installations Samsung Onyx Cinema LED), les productions cinématographiques diffusées sur grands formats, et certaines installations événementielles scéniques haut de gamme. C’est pourquoi vous voyez des bandes noires en haut et en bas quand un film Scope est diffusé sur un écran 16:9.
Pekason peut-il réaliser un écran LED dans un ratio non standard ?
Oui, c’est précisément l’un des avantages majeurs de la technologie LED par rapport aux dalles LCD : le ratio est entièrement libre. Pekason réalise des écrans sur mesure dans n’importe quel format — ultra-panoramique, portrait extrême, carré, L-shape, ou toute autre forme architecturale. La seule contrainte est le module de base du cabinet (généralement 500 mm), qui impose un arrondi minimal sur les dimensions. Contactez notre bureau d’études avec vos dimensions et nous vous proposons la configuration optimale.
Dimensionner votre écran LED sur mesure
Notre bureau d’études calcule les dimensions exactes, le pitch optimal et le nombre de cabinets selon votre espace, votre distance de vision et votre contenu.
