Écran LED 3D : comprendre et réussir un projet anamorphique.
Le relief attire le regard. La conception fait la différence.

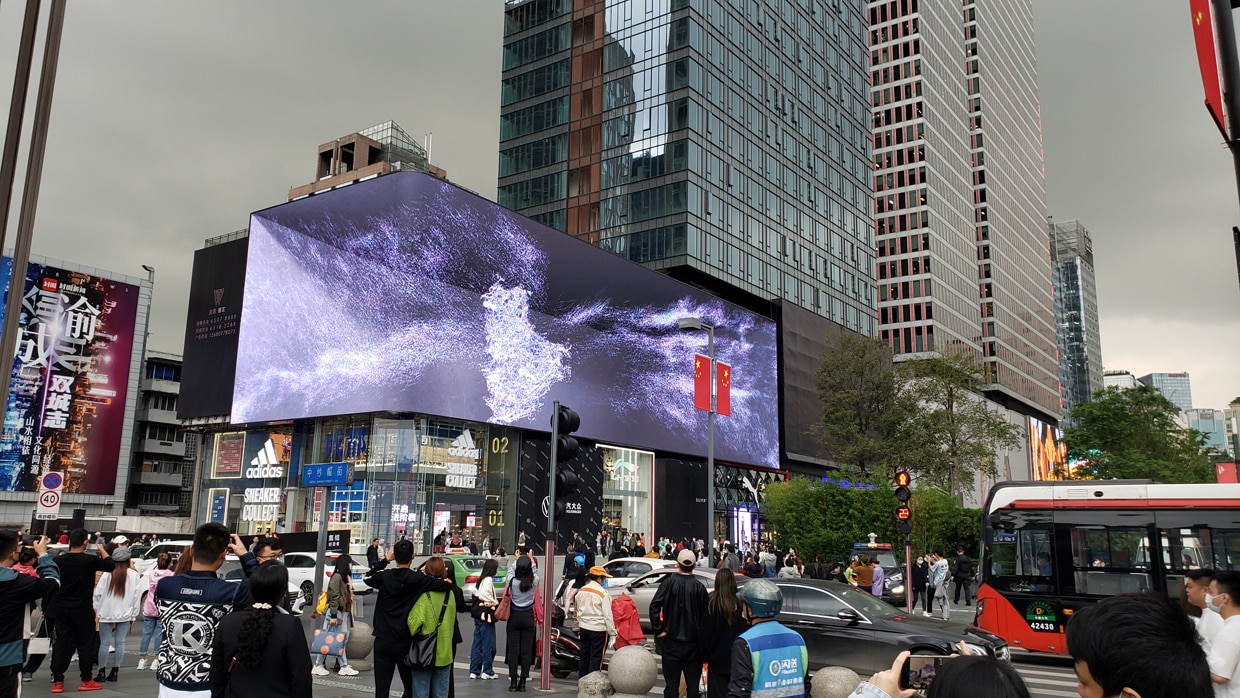

Un écran LED 3D anamorphique diffuse une image calculée pour donner une impression de volume depuis un point de vue privilégié, sans lunettes. L’effet repose sur la perspective du contenu, la géométrie de l’écran et la position du public.
Également appelé « 3D billboard » ou « naked-eye 3D », ce dispositif peut prendre plusieurs formes. Écran d’angle, façade incurvée, mur intérieur : PEKASON vous accompagne pour relier l’idée créative aux contraintes réelles du lieu.
01 · Comprendre
Comment fonctionne un écran anamorphique ?
Le studio construit une scène virtuelle puis calcule sa projection pour la surface réelle de l’écran. Le point de vue de la caméra virtuelle correspond à une position choisie dans le lieu : trottoir, parvis, entrée de galerie ou espace d’accueil. Depuis cette zone, les lignes, les ombres et les proportions reconstituent une profondeur apparente.
Le sujet peut sembler franchir un cadre dessiné dans la vidéo. Il reste pourtant affiché dans les limites physiques de l’écran. Une vidéo générique en images de synthèse ne suffit donc pas : le rendu doit correspondre au support et au lieu.
L’écran
Une surface LED, plane, courbe ou composée de plusieurs faces, dont les dimensions et la résolution sont connues.
Le contenu
Une perspective calculée, un cadre cohérent, des ombres et une animation conçus pour cette surface.
Le public
Une zone d’observation définie et réellement accessible, depuis laquelle l’illusion est convaincante.
Le point de vue idéal, ou « sweet spot »
Le rendu est optimisé autour d’un point de vue de référence. Il peut rester convaincant dans une zone voisine, mais se déforme lorsque l’on s’en écarte. La taille de cette zone dépend de la géométrie et du contenu : elle se vérifie en simulation puis sur site. Il ne faut pas promettre un relief identique à 360°.
Anamorphose, stéréoscopie et hologramme : trois notions différentes
L’anamorphose exploite les indices visuels de profondeur dans une image. Elle ne consiste pas à envoyer automatiquement une image distincte à chaque œil. Les systèmes stéréoscopiques et autostéréoscopiques utilisent d’autres procédés. Un écran anamorphique n’est pas non plus un hologramme : aucun objet lumineux ne flotte réellement devant sa surface. Pour l’illusion d’une image suspendue dans une vitrine, voyez notre guide de l’écran holographique.
Démonstration visuelle

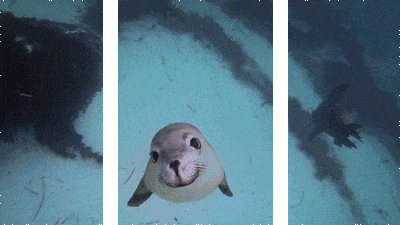

Pourquoi le phoque semble-t-il sortir de l’image ?
Regardez les bandes blanches : lorsque le phoque les masque, il paraît passer devant le cadre. Ce repère visuel contribue à l’impression de profondeur. L’image reste pourtant affichée sur une surface plane, sans lunettes et sans volume physique devant l’écran.
Dans une création anamorphique, le studio peut utiliser ce même principe de cadre franchi, en l’associant à une perspective calculée pour l’écran et la position du public. Le GIF aide à comprendre un mécanisme visuel ; il ne remplace pas la simulation géométrique du projet.
Lecture du lieu
Un écran, un point de vue, une zone à tester.
Depuis le point prévu
La perspective est calculée pour cette position. Le relief apparent et les proportions doivent y être validés.
En se décalant
Les rapports de perspective changent. Le contenu peut rester convaincant ou se déformer : il faut tester les parcours réels.
Pour une caméra
La position de tournage doit être définie elle aussi. Une vidéo réussie depuis un point unique ne démontre pas le rendu pour tous les passants.
02 · Choisir la forme
Faut-il obligatoirement un écran en angle à 90° ?

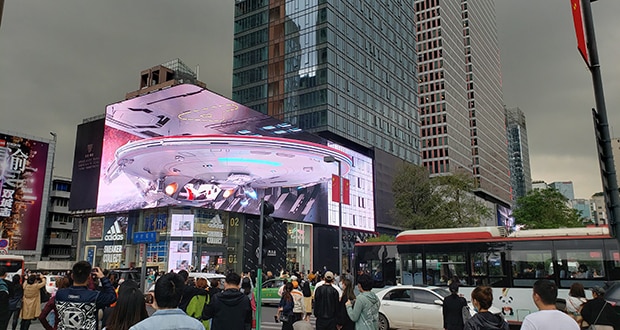

Non. Un angle facilite certaines mises en scène, notamment l’effet de boîte ouverte, mais ce n’est pas une condition universelle. La forme se choisit à partir du bâtiment, des parcours du public et de l’idée créative.
| Format | Intérêt pour la 3D | Point de vigilance |
|---|---|---|
| Écran plat | Perspective forcée dans une fenêtre ou un cadre virtuel. | Définir le point de vue et tester la force de l’illusion avant production. |
| Écran en L | Deux faces donnent une structure lisible à la scène virtuelle. | Continuité du joint, correspondance du contenu et synchronisation des faces. |

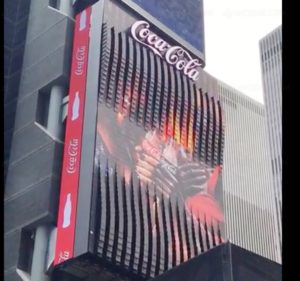

| Angle arrondi ou écran courbe | Intégration continue à une façade ou un volume architectural. | Relevé précis de la courbure et projection adaptée au maillage réel. |
| Mur et sol LED | Prolongement de la scène dans un espace scénographique. | Circulation, sécurité du public, résistance du sol et cohérence des perspectives. |
Un écran existant peut être réutilisé après vérification de sa résolution, de son pilotage et de son implantation. Pour le support lui-même, consultez nos solutions d’écrans LED extérieurs ou de murs LED intérieurs.
03 · De l’idée au fichier
Créer une vidéo anamorphique adaptée à votre écran.
Le contenu est un poste de conception à part entière. Une vidéo créée pour un autre angle ou une autre façade ne peut pas être simplement étirée pour obtenir le même résultat.
-
1. Relever le lieu
Dimensions de chaque face, angle ou rayon, hauteur de pose, résolution native, obstacles et positions d’observation. Des photographies seules ne remplacent pas un relevé coté.
-
2. Préparer la scène et le storyboard
Choisir le sujet, le message, le rythme et l’intégration de la marque. Le message doit rester compréhensible même lorsque le passant arrive en cours de boucle.
-
3. Valider une prévisualisation
Tester la scène depuis la zone idéale et plusieurs positions latérales. Cette étape permet de corriger la perspective avant le rendu final et d’identifier les zones où le texte devient déformé.
-
4. Livrer le bon format
Définir le canevas en pixels, le découpage des faces, la cadence vidéo, le codec, les limites de débit et les réglages colorimétriques avec l’équipe qui pilote l’écran. Le fichier doit être compatible avec toute la chaîne.
-
5. Recetter sur place
Contrôler la continuité visuelle, la lecture à vitesse réelle et le rendu filmé. Prévoir des corrections ainsi qu’un contenu de remplacement utilisable en dehors des séquences 3D.
Un player et logiciel de diffusion adaptés permet de programmer les boucles. Pour plusieurs faces, il faut également valider la synchronisation et le mapping : le choix d’un logiciel seul ne garantit pas cette cohérence.
Voir la vidéo d’illustration du guide sur YouTube ↗Vidéo externe conservée depuis la page d’origine. Son accès dépend de son éditeur et de YouTube.
04 · Dimensionner
Quel écran LED choisir pour un projet 3D ?
| Critère | Ce qu’il faut établir | Validation utile |
|---|---|---|
| Pitch et résolution | Distance du public, taille des objets et lisibilité du message. | Tester la scène et les textes à la résolution native. |
| Luminosité et contraste | Exposition solaire, lumière ambiante et réglages de nuit. | Examiner le rendu aux heures d’exploitation, sans suréclairer. |
| Rafraîchissement | Capacité de pilotage des LED et comportement à la caméra. | Tester les téléphones et caméras visés avec leurs réglages réels. |
| Géométrie et calibration | Continuité des faces, uniformité et alignement des modules. | Contrôler les raccords et les aplats après installation. |
| Structure et maintenance | Charges, vent, accès technique, ventilation et alimentation. | Étude du site, accès aux composants et procédure de maintenance. |
7 680 Hz : une capacité, pas une garantie universelle
Le taux de rafraîchissement des LED ne doit pas être confondu avec la cadence du film. Un contenu à 25, 30 ou 60 images par seconde et un écran annoncé à plusieurs milliers de hertz décrivent deux paramètres différents. La captation dépend aussi de l’obturateur, du balayage, de la luminosité et de la synchronisation. Une valeur élevée ne dispense pas d’essais.
Il n’existe pas non plus de pitch ou de distance minimale unique pour tous les écrans 3D. Notre guide du pitch et de la distance de lecture et celui de la luminosité en nits et cd/m² détaillent ces choix.
Deux faces de 6 × 3 m et 3 × 3 m, au pitch exact de 3 mm :
2 000 × 1 000 pixels + 1 000 × 1 000 pixels. Un canevas déroulé peut donc mesurer 3 000 × 1 000 pixels. Le mapping définitif dépend de l’implantation des modules, du contrôleur et du rendu du studio.
05 · Voir et comprendre
L’effet spectaculaire doit rester crédible sur place.
Une vidéo publiée sur les réseaux ne suffit pas à juger un projet. Demandez une vue large, des prises de vue depuis plusieurs positions et, si possible, une démonstration sur le support réel. Certaines campagnes relèvent du FOOH (« fake out of home ») : les objets sont ajoutés en postproduction à une vidéo de rue et n’ont jamais été diffusés sur un écran à cet endroit.
Pour évaluer votre campagne, fixez les indicateurs avant le lancement : disponibilité de l’écran, visibilité depuis les parcours ciblés, compréhension du message, fréquentation ou interactions mesurables. Les vues sociales ne prouvent pas à elles seules une hausse des ventes ; aucune installation ne garantit un phénomène viral.
L’illusion en mouvement
La vague : un volume virtuel dans l’architecture.
La qualité de l’effet tient à la cohérence entre le cadre dessiné, la forme du support et le point de vue de la prise de vue. Le GIF compressé illustre cette composition ; il ne permet pas de mesurer le rafraîchissement ou la qualité de captation du matériel installé.
06 · Préparer le budget
Combien coûte un écran LED 3D ?
Le budget comprend le dispositif LED et le travail nécessaire pour obtenir l’effet dans votre lieu. Un prix au mètre carré ne couvre pas automatiquement la création, les études, la pose ou l’exploitation.
Écran et intégration
Surface, pitch, géométrie, processeur, structure, accès de pose, alimentation et mise en service.
Production du contenu
Storyboard, modélisation, animation, adaptation au support, musique et droits éventuels, versions et corrections.
Vie du dispositif
Énergie, maintenance, accès technique, renouvellement des campagnes et éventuels coûts d’emplacement.
Comparer plusieurs offres exige un périmètre identique : qui réalise les études, qui fournit les fichiers, combien de corrections sont incluses et qui intervient après la mise en service ? Demandez aussi les conditions de garantie et de disponibilité des pièces.
Pour les facteurs de coût du support, consultez notre guide des prix des écrans géants et murs LED. Si vous souhaitez seulement diffuser une campagne sur un écran déjà exploité, distinguez l’achat d’espace publicitaire de l’achat du matériel.
07 · Implantation en France
Avant le spectacle, vérifier la faisabilité.
Avant de donner de la visibilité à votre activité, donnons de la clarté à votre projet.
PEKASON analyse gratuitement les contraintes réglementaires de votre implantation pour vous aider à préparer votre projet : règles locales, contraintes du lieu et démarches à prévoir.
Faire analyser mon projetUn affichage 3D ne bénéficie pas d’une dérogation du seul fait de son effet visuel. Il faut qualifier le dispositif : publicité, préenseigne ou enseigne liée à l’activité exercée sur place. Les règles applicables dépendent notamment de l’implantation et du règlement local de publicité.
Une publicité numérique relève en principe d’une autorisation préalable au titre de la publicité extérieure. Les enseignes suivent leur propre régime. D’autres contraintes peuvent concerner la façade, le patrimoine ou la structure. L’étude préalable prépare les décisions ; elle ne remplace pas l’autorisation de l’autorité compétente.
Notre guide de la réglementation des écrans LED et enseignes numériques approfondit les points à vérifier. Les horaires, l’intensité lumineuse et les conditions de diffusion doivent être intégrés à la conception, pas ajoutés après la pose.
08 · PEKASON
Une conception qui relie l’écran, le lieu et les intervenants.
Concepteur français d’écrans LED depuis 2008, PEKASON accompagne les intégrateurs et professionnels audiovisuels dans leurs projets. Notre rôle est de définir une solution cohérente, d’en préparer l’intégration et d’organiser les interfaces entre matériel, structure et contenu.
Le cahier des charges doit préciser les critères de réception : uniformité, calibration, pilotage, raccords visuels et essais des contenus. Lorsque des essais de réception en usine (FAT) sont prévus, leur périmètre et les résultats attendus doivent être convenus avant fabrication. La réception sur site reste essentielle.
Découvrir les écrans LED courbes du CentrO d’Oberhausen et notre démarche de conception française des écrans LED.
Les informations utiles pour démarrer
- L’adresse, des photos et un plan coté de l’implantation.
- Les dimensions envisagées et les positions du public.
- L’usage intérieur ou extérieur et les horaires souhaités.
- Le message à communiquer et les ressources créatives disponibles.
- Le calendrier, les accès et les contraintes d’exploitation.
Organiser votre projet
Qui intervient, et pour quels livrables ?
Le projet se prépare avec un périmètre clair entre PEKASON, l’intégrateur, le studio de création et les intervenants du bâtiment. La production du film 3D et les études spécialisées doivent être identifiées dans l’offre : elles ne sont pas implicitement comprises dans l’achat de l’écran.
| Étape | Accompagnement à organiser | Livrable à convenir |
|---|---|---|
| Cadrage avec PEKASON | Relier l’objectif de communication au lieu, au public et aux contraintes d’implantation. | Premières orientations et points de faisabilité à lever. |
| Conception du dispositif | Définir le support LED, son pilotage et les interfaces avec l’intégration. | Configuration, dimensions, résolution et périmètre du devis. |
| Création avec le studio | Transmettre la géométrie et définir les validations avant le rendu final. | Storyboard, prévisualisation, fichiers compatibles et nombre de corrections convenu. |
| Installation et réception | Coordonner les contrôles prévus avec les intervenants du projet. | Essais sur site, critères de réception et consignes d’exploitation. |
| Accompagnement dans la durée | Préciser maintenance, garantie et interlocuteurs. | Conditions contractuelles, procédure de support et responsabilités. |
Le planning dépend du site, des autorisations, de la fabrication et du contenu. Il doit être établi après ce cadrage. Cette organisation permet de savoir qui valide chaque étape et qui intervient lorsqu’une adaptation devient nécessaire.
Questions fréquentes
Écran 3D LED et anamorphose : les réponses essentielles.
Un écran LED 3D fonctionne-t-il sans lunettes ?
Oui, dans le cas d’un contenu anamorphique : l’illusion se voit à l’œil nu depuis une zone d’observation privilégiée. Il ne s’agit pas d’une image stéréoscopique séparée pour chaque œil.
Peut-on faire de la 3D sur un écran LED plat ?
Oui. Un contenu en perspective forcée peut créer une impression de profondeur sur un support plat. Le rendu doit être conçu et testé pour le point de vue et les dimensions réelles.
Un angle à 90° est-il obligatoire ?
Non. Les écrans en L sont courants, mais des écrans plats, des angles arrondis et des surfaces courbes peuvent aussi être utilisés avec un contenu adapté.
Peut-on réutiliser une vidéo 3D sur plusieurs écrans ?
Il faut généralement adapter la perspective, les proportions et le canevas. Une simple mise à l’échelle ne garantit pas le même effet sur une autre géométrie.
Peut-on alterner vidéo classique et anamorphose ?
Oui, si la chaîne de diffusion accepte les formats prévus. Il faut préparer les contenus classiques pour la surface réelle et éviter de placer les messages importants sur des raccords difficiles à lire.
La 3D est-elle visible de partout ?
Non. Le contenu est optimisé pour une position ou une zone de référence. L’illusion peut se déformer lorsque le spectateur s’en éloigne.
Un rafraîchissement à 7 680 Hz garantit-il une vidéo sans bandes ?
Non. La captation dépend aussi de la caméra, de l’obturateur, du balayage et des réglages de l’écran. Des essais avec le matériel visé sont nécessaires.
Quel est le prix d’un écran anamorphique ?
Il dépend de la surface, du pitch, de la géométrie, de l’installation et de la production du contenu. Le devis doit distinguer ces postes ainsi que les coûts d’exploitation.
Peut-on installer un écran publicitaire 3D partout en France ?
Non. L’emplacement, la qualification du dispositif et les règles locales doivent être examinés. PEKASON propose une analyse administrative préalable gratuite ; la décision d’autorisation relève de l’autorité compétente.
Comment commencer un projet avec PEKASON ?
Préparez l’adresse, des photos, les dimensions envisagées, la position du public et votre objectif de communication. Le configurateur permet de transmettre les premières caractéristiques du projet.
Pour aller plus loin
Choisir le support et préparer l’intégration.
Cette page traite de l’effet anamorphique. Pour comparer les supports et les usages, découvrez nos solutions d’écrans géants LED et notre guide de l’écran publicitaire pour les professionnels.
Guide édité par PEKASON. Les exemples chiffrés sont des calculs illustratifs, pas des prescriptions universelles ni des engagements de performance. Les conditions techniques et administratives se valident pour chaque implantation.
