Que signifie IP Indice de protection d’un écran extérieur ?
L’indice de protection IP décrit la protection apportée par une enveloppe contre l’accès aux parties dangereuses, les corps solides et la pénétration d’eau, selon les essais de la norme IEC 60529.
Cette caractéristique figure sur la documentation du fabricant d’écran. Elle doit être vérifiée pour le modèle et les faces réellement exposées.
Comment lire un indice IP ?
Le premier chiffre va de 0 à 6 pour la protection contre les corps solides. Le second va de 0 à 9 pour la protection contre la pénétration d’eau. Un X signifie qu’aucun niveau n’est spécifié pour le critère concerné.
| Code | Signification |
|---|---|
| IP5X | Protection contre la poussière : une pénétration limitée est admise si elle ne perturbe pas le fonctionnement ou la sécurité. |
| IP6X | Étanchéité à la poussière dans les conditions d’essai. |
| IPX5 | Protection contre les jets d’eau dans les conditions d’essai. |
| IPX6 | Protection contre les jets d’eau puissants. |
| IPX7 | Protection contre les effets d’une immersion temporaire. |
| IPX8 | Protection contre les effets d’une immersion prolongée, selon les conditions spécifiées par le fabricant. |
| IPX9 | Protection contre les jets d’eau à haute pression et haute température. |
Une qualification pour l’immersion ne garantit pas automatiquement une qualification pour les jets d’eau. Vérifiez les essais et les marquages correspondant à l’utilisation prévue.

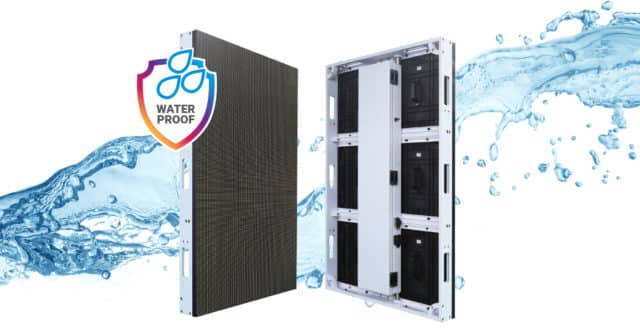

Quel indice pour un écran LED ?
L’indice IP est un critère à prendre en compte selon l’environnement d’installation, qu’il s’agisse d’un écran LED extérieur ou d’un mur LED installé en intérieur.
Contrôlez séparément la protection de la face avant, de la face arrière, des connexions et des équipements de pilotage. L’installation doit respecter les prescriptions du fabricant, notamment pour les joints, les passages de câbles et les accès de maintenance.
Que signifie IP65 ?
IP65 associe une protection contre la poussière de niveau 6 et contre les jets d’eau de niveau 5. Cet indice ne signifie ni immersion autorisée ni protection universelle contre tous les climats.
Pour les modèles PEKASON annoncés IP65, vérifiez les faces concernées sur la fiche technique. La température de fonctionnement, les UV, la condensation, la corrosion et les efforts dus au vent nécessitent une analyse distincte.
Les points à vérifier avant l’installation
- Indice IP du modèle et des faces exposées.
- Plages de température et d’humidité autorisées.
- Exposition à la pluie, à la poussière et aux embruns.
- Protection des connexions et évacuation de l’eau selon la conception.
- Accès de maintenance et contrôles après intervention.
L’indice IP décrit une protection testée : il ne constitue pas, à lui seul, une mesure de la durée de vie de l’écran.
