Mur d’image professionnel : vos contenus, une vision d’ensemble
PEKASON · Concepteur français d’écrans LED depuis 2008
Mur d’image professionnel : vos contenus, une vision d’ensemble
Réunir l’information.
Donner de l’espace à vos idées.
Un mur d’image assemble des écrans ou des modules pour former une surface d’affichage commune. Il peut présenter une image grand format, plusieurs sources simultanément ou une composition adaptée à votre activité.
PEKASON accompagne les professionnels et leurs intégrateurs dans la conception de leur solution LED : usages, lisibilité, pilotage et intégration dans le lieu.
01 · Comprendre
Qu’est-ce qu’un mur d’image ?
Un mur d’image, également appelé mur d’images, mur d’écrans ou videowall, réunit plusieurs éléments d’affichage. Ils sont coordonnés pour fonctionner comme une surface commune. Selon la solution retenue, il s’agit de moniteurs LCD ou de modules LED directs.
Cette surface peut servir à communiquer, présenter, collaborer ou superviser. Elle ne se limite pas aux salles de contrôle : on la retrouve dans les espaces d’accueil, les salles de réunion, les showrooms et les lieux événementiels.
La surface et les contenus sont deux sujets distincts
L’assemblage crée l’espace d’affichage. Le système de traitement détermine comment les contenus y sont placés : une seule image, plusieurs fenêtres, des zones réservées ou des compositions mémorisées.
Le nombre de dalles ou de modules ne détermine donc pas, à lui seul, le nombre de sources affichables. Cette capacité dépend aussi des équipements de traitement, de leurs entrées, de leurs ressources et des logiciels retenus.
02 · Organiser les contenus
Trois façons d’utiliser la même surface.
Le point de départ est ce que vos utilisateurs doivent voir. Une vidéo immersive, un tableau de chiffres et une réunion à distance n’appellent pas la même composition.
Une image unique
Une présentation, une vidéo ou une création visuelle occupe toute la surface. Le format du fichier doit être adapté au rapport largeur/hauteur pour éviter les déformations, les recadrages indésirables ou les bandes inutiles.
Tableau de bord Source 2
Caméra Source 3
Carte Source 4
Présentation
Plusieurs sources simultanées
Des fenêtres distinctes réunissent plusieurs contenus : ordinateurs, caméras, données ou applications. Leur nombre, leur définition et leur fréquence doivent être compatibles avec toute la chaîne vidéo.
Une composition mixte
Un contenu principal reste dominant, accompagné d’une visioconférence ou d’informations complémentaires. Des dispositions mémorisées peuvent simplifier le passage entre réunion, présentation et exploitation quotidienne.
Schémas de composition, indépendants de la technologie d’écran. Les séparations représentent des zones de contenu, pas des bordures physiques.
Une question essentielle : combien de contenus doivent être lisibles au même moment ? Multiplier les fenêtres réduit l’espace disponible pour chacune. Il faut dimensionner le mur à partir des informations utiles, pas seulement du nombre de sources raccordées.
03 · Choisir selon le lieu
Quel mur d’image pour votre activité ?
Salles de réunion et conférence
Partager une présentation, garder les participants à distance visibles et afficher un document de travail. La taille des textes et les lignes de vue depuis les dernières places guident la composition.
Contrôle et supervision
Réunir des tableaux de bord, des flux vidéo et des informations opérationnelles. Les priorités sont la lisibilité, l’organisation des fenêtres et les conditions de disponibilité définies pour le service.
Accueil et showroom
Présenter une marque, ses réalisations ou ses produits. La composition peut donner toute la place à une vidéo puis laisser apparaître des messages d’accueil ou des informations pratiques.
Espaces polyvalents et événements
Adapter l’affichage à une conférence, une présentation commerciale ou une rencontre interne. Prévoir les connexions des intervenants, les formats des médias et la simplicité du changement de scénario.
Chaque secteur impose ses propres contraintes d’exploitation. Retrouvez nos applications d’affichage LED par secteur pour approfondir votre usage.
04 · Fonctionnement et pilotage
Comment les sources deviennent une image commune.
Les sources
Ordinateurs, players, caméras, systèmes de visioconférence ou applications fournissent les contenus.
Le traitement vidéo
Un processeur, un logiciel ou des fonctions intégrées répartissent les sources dans les zones définies.
La surface
Les moniteurs ou modules affichent les pixels. Pour une solution LED, le contrôle distribue l’image vers les éléments du mur.
La commande
Une interface permet de sélectionner une source ou de rappeler une composition, selon les fonctions prévues.
Player, processeur et contrôleur : des rôles à distinguer
Le player lit ou diffuse un contenu. Le processeur peut assurer la commutation, la mise à l’échelle et le multifenêtrage. Le contrôle LED pilote la distribution vers l’écran. Certaines références regroupent plusieurs fonctions ; leur capacité se vérifie pour la configuration retenue.
La compatibilité se valide sur toute la chaîne
Une entrée HDMI ne garantit pas, à elle seule, tous les formats ni toutes les fréquences. Il faut vérifier les sources, les résolutions, les câbles, les éventuelles protections de contenu et les équipements de traitement. Les flux IP peuvent nécessiter des interfaces ou des logiciels adaptés.
Pour les environnements sensibles, l’étude intègre également les droits utilisateurs, le réseau et les possibilités d’exploitation locale. L’accès à Internet dépend des contenus et des services choisis ; il n’est pas une condition universelle de fonctionnement.
05 · Dimensionnement
Comment dimensionner un mur d’image lisible ?
Une grande surface n’assure pas automatiquement une lecture confortable. La définition physique, la taille des caractères et la répartition des contenus doivent être étudiées ensemble.
| Point à étudier | Informations à relever | Objectif |
|---|---|---|
| L’espace et les positions de lecture | Largeur, hauteur, recul, angles de vue et obstacles. | Définir une surface visible depuis les postes réellement occupés. |
| Les informations à lire | Présentations, vidéos, chiffres, plans ou textes fins. | Adapter la définition et tester le plus petit détail utile. |
| Les fenêtres simultanées | Nombre de zones, importance de chaque source et changements de scénario. | Allouer assez de pixels à chaque contenu. |
| L’exploitation | Horaires, éclairage, utilisateurs et conséquences d’une interruption. | Dimensionner le confort, le pilotage et les besoins de disponibilité. |
| L’intégration | Support, charge, profondeur, alimentation et accès de maintenance. | Prévoir l’installation et les interventions futures. |
Exemple de répartition : sur une surface de 3 840 × 2 160 pixels, quatre fenêtres égales en 2 × 2 disposent chacune de 1 920 × 1 080 pixels, avant marges ou habillage. Avec neuf fenêtres en 3 × 3, chaque zone dispose de 1 280 × 720 pixels. Cet exemple illustre l’espace disponible ; il ne garantit pas les capacités d’un processeur ni la lisibilité depuis chaque place.
Pour une solution LED, le pitch et la distance de lecture se choisissent avec les contenus. La résolution physique de l’écran doit être distinguée du format vidéo accepté. Nous recommandons de tester vos propres documents depuis les positions prévues.
06 · Les technologies

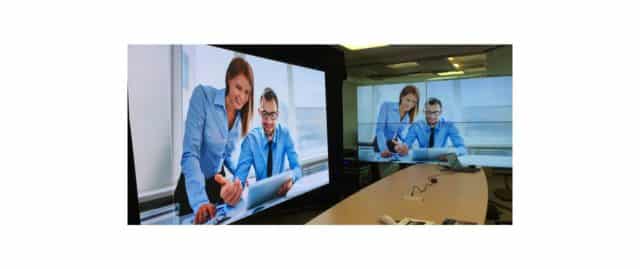

Mur d’image LCD ou LED : deux façons de construire la surface.
Un assemblage de moniteurs LCD
Des moniteurs professionnels sont disposés en lignes et en colonnes. Leur définition est fixée par dalle et des raccords restent présents entre les surfaces actives. Les fonctions de partage d’image et le régime de fonctionnement dépendent des références choisies.
Une surface de modules LED directs
Des modules composent un affichage sans cadre de moniteur. Les dimensions et la définition dépendent des formats de modules et du pitch. L’alignement et la calibration contribuent à la continuité visuelle. PEKASON conçoit ces solutions LED avec les intervenants du projet.
Pour comparer les raccords, les performances et le coût global, consultez notre guide comparatif des murs vidéo LCD et LED. Pour les configurations et l’offre PEKASON, découvrez nos solutions de murs LED sur mesure.
07 · Réalisations PEKASON
Des usages concrets. Des configurations différentes.

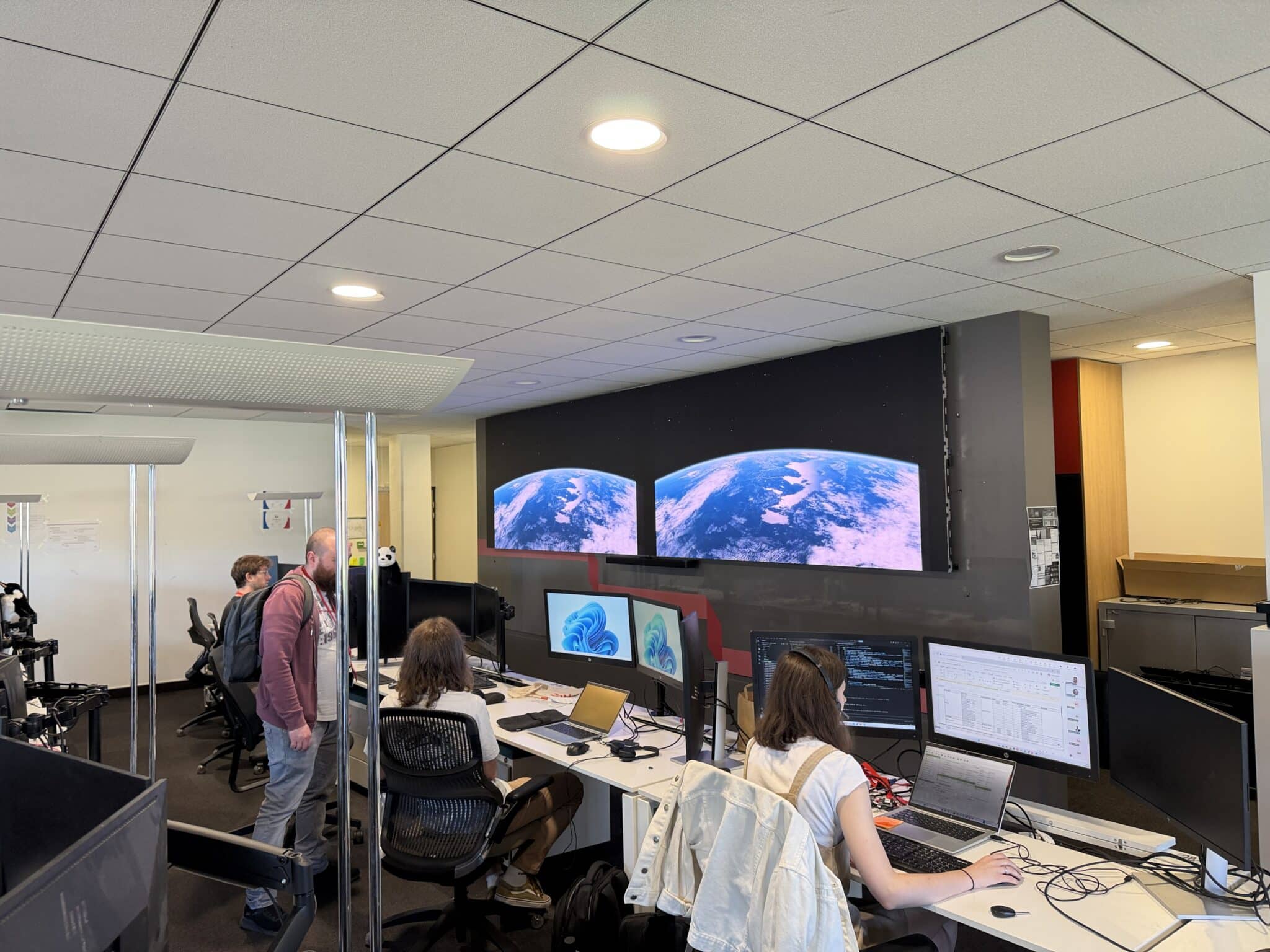

Sopra Steria · Cyberdéfense
Un mur panoramique de 5,40 × 1,35 m pour une salle de supervision. Le projet associe une surface LED et une configuration de traitement adaptée à l’affichage de plusieurs sources.
Crédit Agricole Alsace
Un écran COB de 3 m de base au format 16:9, intégré avec notre partenaire Tertia. Une réalisation qui illustre l’affichage grand format dans un espace de réunion professionnel.
Showroom automobile
Une surface d’affichage intégrée au lieu pour donner de la place aux contenus de marque. Le mur d’image peut aussi devenir un support de communication visible dans le parcours des visiteurs.
08 · De l’étude à l’exploitation
Une installation pensée avec votre intégrateur.
Définir les usages
Nous partons des contenus, du lieu et des utilisateurs. L’étude précise le format, les sources nécessaires, les compositions attendues et les contraintes d’intégration.
Préparer la réalisation
L’écran, le traitement vidéo, la structure, les alimentations et les accès techniques sont coordonnés. Le périmètre des essais, de la calibration et de la réception est défini dans le projet.
Organiser la prise en main
La mise en service comprend les réglages prévus au contrat. Les consignes d’utilisation, la sauvegarde des configurations et l’organisation du suivi facilitent l’exploitation dans la durée.
Notre rôle : accompagner les intégrateurs et les professionnels audiovisuels dans la réussite de leurs projets. La conception de la solution LED s’inscrit dans l’ensemble du système audiovisuel, avec une répartition claire des responsabilités.
Pour un usage prolongé, le régime de fonctionnement, la dissipation thermique et les besoins de redondance se définissent explicitement. Une durée de vie annoncée pour un composant ne remplace pas les engagements de garantie et de service du système installé.
09 · Préparer le budget
Que comprend le prix d’un mur d’image ?
Le budget dépend de la surface, de la définition utile, de la technologie d’affichage et du nombre de sources à traiter. À cela s’ajoutent la structure, le câblage, la pose, la mise en service et les services retenus.
Comparer des périmètres équivalents
Une offre d’écrans seuls ne se compare pas directement à une installation complète. Demandez une description des équipements, des prestations incluses, des exclusions et des conditions de maintenance.
Prévoir l’exploitation
Les horaires, la consommation en usage réel, les pièces de réserve et le suivi influencent le coût dans la durée. Ils doivent être étudiés avec le besoin de disponibilité et les conditions du lieu.
Notre guide des prix des écrans LED détaille les facteurs de budget d’une solution LED. Le comparateur de coût global LCD et LED permet de comparer les hypothèses de deux offres.
10 · Questions fréquentes
Les réponses pour préparer votre mur d’image.
Peut-on afficher plusieurs ordinateurs sur un mur d’image ?
Oui, si le système de traitement possède les entrées et les ressources nécessaires. Le nombre d’ordinateurs raccordés et le nombre de fenêtres affichées simultanément sont deux capacités distinctes à vérifier dans la configuration.
Un mur d’image peut-il afficher une seule grande image ?
Oui. Une source peut occuper toute la surface lorsque le système est configuré pour cet usage. Le contenu doit être adapté au format du mur pour maîtriser le recadrage, les proportions et les éventuelles bandes.
Faut-il un ordinateur pour chaque écran ?
Pas nécessairement. Une source peut alimenter l’ensemble du mur à travers un système de distribution adapté. Plusieurs sources indépendantes peuvent aussi être prévues. L’architecture dépend des contenus et des fonctions attendues.
Peut-on changer facilement la disposition des contenus ?
Des compositions mémorisées peuvent permettre de rappeler une disposition depuis une interface de commande. Cette fonction dépend du processeur ou du logiciel retenu et de la programmation prévue pour les utilisateurs.
Un mur d’image fonctionne-t-il sans Internet ?
Oui, une installation peut afficher des sources locales sans accès à Internet. En revanche, les contenus en ligne, certains outils de gestion à distance ou des services cloud nécessitent une connexion adaptée.
Peut-on créer un mur d’image en 2 × 2 ou en 3 × 3 ?
Ces dispositions désignent généralement un assemblage de moniteurs en colonnes et en lignes. Sur une surface LED, le nombre de modules et la disposition des fenêtres sont deux sujets distincts : une grille de contenus n’impose pas la même grille physique.
Le fonctionnement 24 h/24 est-il systématique ?
Non. Le régime d’utilisation doit être validé pour les équipements retenus et les conditions d’installation. Pour un service continu, l’étude porte également sur la chaleur, la maintenance et les conséquences d’une interruption.
Comment préparer une demande de devis ?
Indiquez le lieu, les dimensions disponibles, les positions de lecture, les contenus et le nombre de sources simultanées. Ajoutez les horaires d’utilisation et les contraintes de pose connues. Des photos et un plan facilitent l’étude.
Votre projet
Donnons à vos contenus la place qu’ils méritent.
Un espace, des utilisateurs, des informations à partager.
Décrivez votre usage et les contraintes que vous connaissez. Le configurateur permet de préparer un premier échange ; la solution et ses fonctions seront définies avec les intervenants de votre projet.
Besoin d’une étude ? Parlons de votre projet
Vous souhaitez équiper un espace professionnel, moderniser un hall, créer une expérience immersive ou intégrer un mur d’image dans votre architecture ? Un échange technique peut suffire à déterminer la solution la plus adaptée.
Pekason vous propose une étude sur site ou à distance afin d’évaluer :
-
les possibilités selon votre espace,
-
la technologie la plus pertinente,
-
le rapport qualité / coût / durée de vie,
-
le dimensionnement optimal selon l’usage.
Un mur d’image bien conçu ne se voit pas uniquement : il transforme la manière dont un lieu est perçu et utilisé.
Expliquez-nous votre projet – nous vous aiderons à choisir la bonne technologie.
